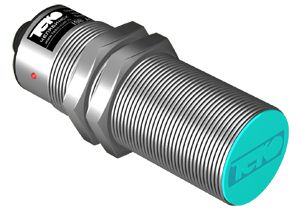

Индуктивный преобразователь перемещения ISA1B AC81A-32P-10-PS4
Индуктивный преобразователь перемещения ISA1B AC81A-32P-10-PS4 предназначен для преобразования бесконтактного воздействия объекта в аналоговый электрический сигнал для управления исполнительными устройствами.
ISA1B
AC81A-32P-10-PS4 - преобразователь перемещения высокой точности.
Высокая точность линейной характеристики обеспечивается системой
цифровой коррекции базовой характеристики <= 0,3%. Приближение
металлического объекта к чувствительной поверхности датчика
вызывает плавное уменьшение выходного тока датчика.Характеристика
датчика имеет линейный участок, в пределах которого изменение
выходного сигнала пропорционально перемещению объекта.
Данное
изделие не является метрологическим
прибором.
|
Размер корпуса, мм |
М30х1,5х97 |
|
Способ установки в металл |
Встраиваемый |
|
Рабочий зазор, мм |
2...10 |
|
Линейная зона
|
3...8 |
|
Диапазон рабочих напряжений, Uраб. |
15...30 В DC |
|
Номинальное напряжение питания, Uном. |
24 В |
|
Коэффициент пульсации |
<=10% |
|
Тип выходного сигнала |
аналоговый 4...20мА |
|
Выходной ток, I A: S=0мм |
<=3,5 мА |
|
Выходной ток, I A: Sлин.=min |
5,2 +/- 0,6 мА |
|
Выходной ток, I A: Sлин.=max |
17,2 +/- 0,6 мА |
|
Выходной ток, I A: Sраб.=max |
>=21 мА |
|
Сопротивление нагрузки |
<=(Uраб.-6)х50 Ом |
|
Диапазон рабочих температур |
-15°С...+70°С |
|
Световая индикация |
Есть |
|
Присоединение / Подключение |
Соединитель S19-S25 |
|
Защита от переполюсовки |
Есть |
|
Степень защиты по ГОСТ 14254-96 |
IP67 |
|
Материал корпуса |
Д16Т |
|
Решение специальных задач |
Индуктивные преобразователи перемещения |
|
Скорость изменения тока нагрузки |
5 мА/мс |
