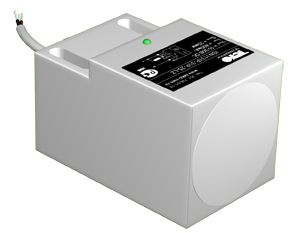

Индуктивный преобразователь перемещения ISAN I131P-31P-30-P
Индуктивный
преобразователь перемещения ISAN I131P-31P-30-P предназначен для
преобразования бесконтактного воздействия объекта в аналоговый
электрический сигнал для управления исполнительными устройствами.
Приближение металлического объекта к чувствительной поверхности
датчика вызывает плавное уменьшение выходного напряжения
датчика.
Характеристика датчика имеет линейный участок,
в пределах которого изменение выходного сигнала пропорционально
перемещению объекта.
Данное изделие не является метрологическим прибором.
|
Размер корпуса, мм |
40х40х63 |
|
Способ установки в металл |
Невстраиваемый |
|
Рабочий зазор, мм |
5...30 |
|
Линейная зона
|
6...25 |
|
Нелинейность |
<=5% |
|
Диапазон рабочих напряжений, Uраб. |
15...30 В DC |
|
Номинальное напряжение питания, Uном. |
24 В |
|
Коэффициент пульсации |
<=10% |
|
Тип выходного сигнала |
аналоговый 0...10В |
|
Выходное напряжение, Uа: S=0мм |
<=1,5 В |
|
Выходное напряжение, Uа: Sлин.=min |
2,2 +/- 0,3 В |
|
Выходное напряжение, Uа: Sлин.=max |
8,7 +/- 0,3 В |
|
Выходное напряжение, Uа: Sраб.=max |
>=10 В |
|
Максимальная скорость изменения напряжения на нагрузке |
2,5 В/мс |
|
Сопротивление нагрузки |
>=4,7 кОм |
|
Диапазон рабочих температур |
-15°С...+70°С |
|
Температурный дрейф зазора |
+/- 5% |
|
Световая индикация |
Есть |
|
Присоединение / Подключение |
Кабель 3х0,34 кв. мм |
|
Защита от переполюсовки |
Есть |
|
Степень защиты по ГОСТ 14254-96 |
IP67 |
|
Материал корпуса |
Д16Т |
|
