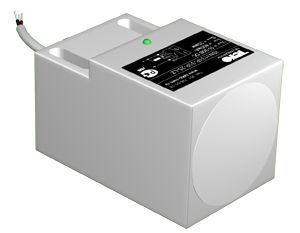

Индуктивный преобразователь перемещения ISAN I131P-31P-25-P
Индуктивный
преобразователь перемещения ISAN
I131P-31P-25-P предназначен
для преобразования бесконтактного воздействия объекта в аналоговый
электрический сигнал для управления исполнительными устройствами.
Приближение металлического объекта к чувствительной поверхности
датчика вызывает плавное уменьшение выходного напряжения
датчика.
Характеристика
датчика имеет линейный участок, в пределах которого изменение
выходного сигнала пропорционально перемещению объекта.
Данное
изделие не является метрологическим
прибором.
Размер корпуса, мм |
40х40х63 |
Способ установки в металл |
Невстраиваемый |
Рабочий зазор, мм |
4...25 |
Линейная зона
|
6...22 |
Нелинейность |
<=5% |
Диапазон рабочих напряжений, Uраб. |
15...30 В DC |
Номинальное напряжение питания, Uном. |
24 В |
Коэффициент пульсации |
<=10% |
Тип выходного сигнала |
аналоговый 0...10В |
Выходное напряжение, Uа: S=0мм |
<=1,5 В |
Выходное напряжение, Uа: Sлин.=min |
2,2 +/- 0,3 В |
Выходное напряжение, Uа: Sлин.=max |
8,7 +/- 0,3 В |
Выходное напряжение, Uа: Sраб.=max |
>=10 В |
Максимальная скорость изменения напряжения на нагрузке |
2,5 В/мс |
Сопротивление нагрузки |
>=4,7 кОм |
Диапазон рабочих температур |
-15°С...+70°С |
Температурный дрейф зазора |
+/- 5% |
Световая индикация |
Есть |
Присоединение / Подключение |
Кабель 3х0,34 кв. мм |
Защита от переполюсовки |
Есть |
Степень защиты по ГОСТ 14254-96 |
IP67 |
Материал корпуса |
Полиамид |
