Индуктивные датчики.

pic

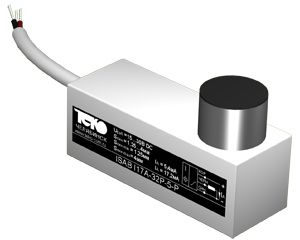

Индуктивный преобразователь перемещения ISAB I17A-43P-5-P




Индуктивный преобразователь перемещения ISAB I17A-43P-5-P предназначен для преобразования бесконтактного воздействия объекта в аналоговый электрический сигнал для управления исполнительными устройствами. Приближение металлического объекта к чувствительной поверхности датчика вызывает плавное уменьшение выходного напряжения и тока датчика.
Характеристика датчика имеет линейный участок, в пределах которого изменение выходного сигнала пропорционально перемещению объекта.
Данное изделие не является метрологическим прибором.


Заказать

ХАРАКТЕРИСТИКИ

Размер корпуса, мм

20х55х20

Способ установки в металл

Встраиваемый

Рабочий зазор, мм

0,8...5

Линейная зона
рабочего зазора, мм

1,25...4

Нелинейность

<=3%

Диапазон рабочих напряжений, Uраб.

15...30 В DC

Номинальное напряжение питания, Uном.

24 В

Коэффициент пульсации

<=10%

Тип выходного сигнала

аналоговый 4...20мА, 0...10В

Выходное напряжение, Uа: S=0мм

<=1,5 В

Выходное напряжение, Uа: Sлин.=min

2,7 +/- 0,3 В

Выходное напряжение, Uа: Sлин.=max

8,6 +/- 0,3 В

Выходное напряжение, Uа: Sраб.=max

>=10 В

Максимальная скорость изменения напряжения на нагрузке

2,5 В/мс

Выходной ток, I А:

<=3,5 мА

Выходной ток, I A: S=0мм

<=3,5 мА

Выходной ток, I A: Sлин.=min

5,4 +/- 0,6 мА

Выходной ток, I A: Sлин.=max

17,2 +/- 0,6 мА

Выходной ток, I A: Sраб.=max

>=21 мА

Максимальная скорость изменения тока на нагрузке

5 мА/мс

Диапазон рабочих температур

-15°С...+70°С

Температурный дрейф зазора

+/- 5%

Световая индикация

Есть

Присоединение / Подключение

Кабель 3х0,34 кв. мм

Защита от переполюсовки

Есть

Степень защиты по ГОСТ 14254-96

IP67

Материал корпуса

Д16Т

Решение специальных задач

Индуктивные преобразователи перемещения
