Лотки-короба

pic

Перфорированные лотки НВЛП и глухие НВЛГ




Стандартная длина лотка - 3.0м.
Возможно исполнение - 2.0м; 2.5м.
Материал - листовая сталь, оцинкованная по методу Сендзимира.
Способ изготовления - прокат.

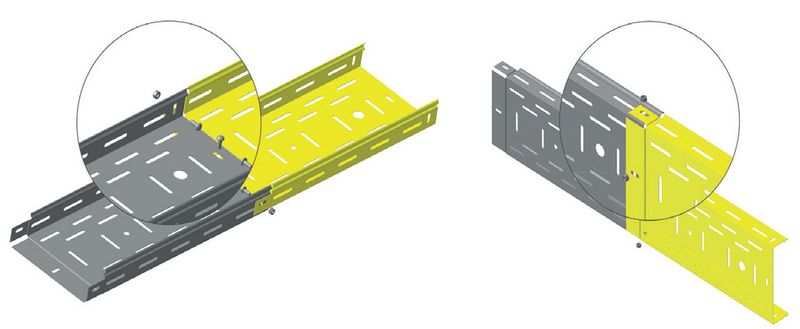

Лотки имеют разъемы "папа-мама", с помощью которых соединяются и крепятся: болтами М6х12; гайками М6 с насечкой.




Заказать



Лотки с толщиной металла 0,7 мм

Толщина
S, мм		 Высота
B, мм		 Длина
L, мм		 Ширина
А, мм		 Ед. изм. Объем,
куб.м		 Лоток перфорированный НВЛП Лоток
глухой
НВЛГ		 Изображение
Код Вес, кг Код Вес, кг
0,7 50 3000 50 м.п. 0,00125 10730001 0,72 20730001 0,82
100 м.п. 0,0025 10720002 0,96 20730002 1,1
150 м.п. 0,00375 10730005 1,2 20730005 1,37
200 м.п. 0,005 10730009 1,43 20730009 1,65
300 м.п. 0,0075 10730019 1,91 20730019 2,2
400 м.п. 0,01 10730024 2,39 20730024 2,75
80 3000 100 м.п. 0,004 10730003 1,24 20730003 1,43
150 м.п. 0,006 10730006 1,48 20730006 1,7
200 м.п. 0,008 10730010 1,72 20730010 1,98
300 м.п. 0,012 10730020 2,2 20730020 2,53
400 м.п. 0,016 10730025 2,68 20730025 3,08
100 3000 100 м.п. 0,005 10730004 1,43 20730004 1,65
150 м.п. 0,0075 10730007 1,67 20730007 1,92
200 м.п. 0,01 10730011 1,91 20730011 2,2
300 м.п. 0,015 10730021 2,39 20730021 7,75
400 м.п. 0,02 10730026 2,87 20730026 3,3

Лотки с толщиной металла 0,8 мм

Толщина
S, мм		 Высота
B, мм		 Длина
L, мм		 Ширина
А, мм		 Ед. изм. Объем,
куб.м		 Лоток перфорированный НВЛП Лоток
глухой
НВЛГ		 Изображение
Код Вес, кг Код Вес, кг
0,8 50 3000 200 м.п. 0,005 10830009 1,64 20830009 1,88
300 м.п. 0,0075 10830019 2,19 20830019 2,51
80 3000 200 м.п. 0,008 10830010 1,97 20830010 2,26
300 м.п. 0,012 10830020 2,51 20830020 2,89
100 3000 200 м.п. 0,01 10830011 2,19 20830011 2,51
300 м.п. 0,015 10830021 2,73 20830021 3,14

Лотки с толщиной металла 1 мм

Толщина
S, мм		 Высота
B, мм		 Длина
L, мм		 Ширина
А, мм		 Ед. изм. Объем,
куб.м		 Лоток перфорированный НВЛП Лоток
глухой
НВЛГ		 Изображение
Код Вес, кг Код Вес, кг
1 50 3000 400 м.п. 0,01 11030024 3,41 21030024 3,93
500 м.п. 0,125 11030029 4,1 21030029 4,71
600 м.п. 0,015 11030034 4,78 21030034 5,5
80 3000 400 м.п. 0,016 11030025 3,82 21030025 4,4
500 м.п. 0,02 11030030 4,51 21030030 5,18
600 м.п. 0,024 11030035 5,19 21030035 5,97
100 3000 400 м.п. 0,02 11030026 4,1 21030026 4,71
500 м.п. 0,025 11030031 4,78 21030031 5,5
600 м.п. 0,03 11030036 5,46 21030036 6,28

Технические сведения

Лотки перфорированные и глухие изготавливается методом проката из тонколистовой стали (0,7; 0,8 и 1,0 мм), оцинкованной по методу Сендзимира (горячее цинкование с толщиной покрытия 19-23 мкм). Стальной сердечник обладает достаточной прочностью, жесткостью и несущей способностью, а цинковый слой надежно защищает черный металл от корродирования.

Типоразмеры лотков отличаются между собой толщиной металла, шириной основания и высотой буртов. Лоток глухой или перфорированный выбирается по сечению, исходя из объемов прокладываемого кабеля, а по толщине металла – из расчетной массы проводки.

Каждый перфорированный или глухой лоток имеет по краям предусмотренные для монтажа соединения «выступ-впадина» («папа-мама») и отверстия под винтовой гаечный крепеж с резьбой М6. В местах поворотов, разветвлений или отводов магистрали используют дополнительные аксессуары.
