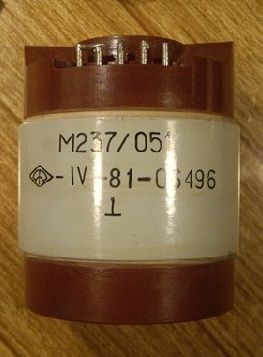

Реле магнитоэлектрическое М237.
Магнитоэлектрическое высокочувствительное реле предназначено для коммутирования электрических цепей в системах автоматики, сигнализации, дифференциальных схемах, в качестве нуль-органа мостовых схем.
Реле может работать
от различных датчиков (фотоэлементов, термопар, пьезо, индуктивных
и д.р. датчиков). Оно может включать своими контактами различные
исполнительные устройства непосредственно, либо через промежуточное
устройство.
Время срабатывания
при подаче входного сигнала прямоугольной формы 250
мс;
Рабочее положение
вертикальное или горизонтальное
Вибропрочность до 100
Гц при ускорении до 2,5 м/с2.
Масса 0,35
кг
|
Тип реле |
Ток срабатывания, мкА |
Напряжение на разомкнутых контактах, В |
Интервал температур °С |
Габаритные размеры, мм |
|
М237/010 |
200-300 |
от 20 до 50В
|
- 40 … +60 |
?52 х 61 |
|
М237/020 |
80-120 |
|||
|
М237/030 |
40-60 |
|||
|
М237/040 |
20-30 |
|||
|
М237/051 |
8-12 |
|||
|
М237/052 |
4-6 |
- 50 …+ 60 |
||
|
М237/054 |
6-10 |
От 70 до 125В
|
- 40 … + 60 |
?52 х 65 |
|
М237/055 |
70-100 |
