Электроизоляционные материалы
Пленкоэлектрокартон ПЭК, ПЭК-II

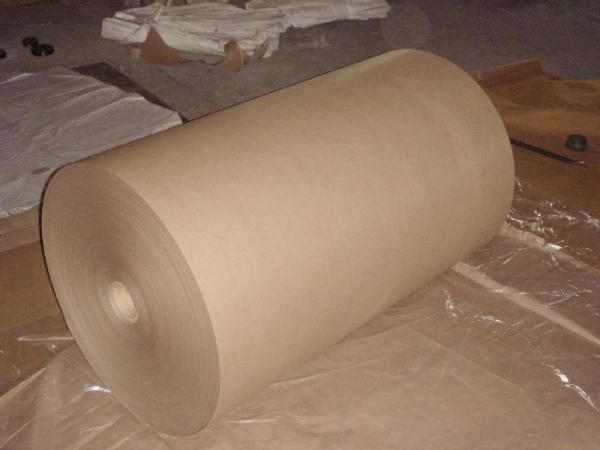

Пленкоэлектрокартон ПЭК
ТУ 3491-098-05758799-2003 - это электроизоляционный материал,
состоящий из электрокартона и полиэтилентерефталатной пленки ПЭТ,
склеенных между собой полиэфирной смолой. Полимерная пленка ПЭТ
может быть приклеена к электрокартону с одной стороны (марка ПЭК I
) или с двух сторон (марка ПЭК II ).
Пленкосинтокартон 51 ТУ 3491-088-05758799-2003 - это
электроизоляционный материал, состоящий из слоев полиэфирной
бумаги, покрытой с одной стороны полиэтилентерефталатной пленкой
ПЭТ. В пленкосинтокартоне 515 полиэфирная бумага покрыта
полиэтилентерефталатной пленкой ПЭТ с двух сторон.
Пленкосинтокартоны 51П и 515П имеют дополнительную защитную
лакировку.
Пленкоэлектрокартон ПЭК используется в качестве
пазовой изоляции, крышки-клин и в качестве межслойных
прокладок.
|
Марка |
Тол-щина |
Удельная разрушающая нагрузка при растяжении, Н/см |
Относительное удлинение при разрыве, % не менее |
Пробивное напряжение при нормальных условиях, кВ |
|||
|
в продольном направ-лении |
в поперечном направ-лении |
в продольном направ-лении |
в поперечном направ-лении |
до пере-гиба |
после пере-гиба |
||
|
Пленко-электрокартон ПЭК |
0,17 |
140 |
80 |
2 |
3 |
7 |
7 |
|
0,27 |
200 |
150 |
2 |
3 |
8 |
7 |
|
|
0,32 |
210 |
160 |
2 |
3 |
11 |
9 |
|
|
0,45 |
340 |
250 |
2 |
3 |
8,5 |
7,5 |
|
|
Пленко- электрокартон ПЭК II |
0,19 |
135 |
100 |
2 |
3 |
10 |
8 |
|
0,25 |
180 |
150 |
2 |
3 |
10 |
8 |
|
|
0,32 |
280 |
170 |
2 |
3 |
12 |
10 |
|
|
0,37 |
300 |
260 |
2 |
3 |
14 |
11 |
|
