Приём заказов: (4822) 39-00-57. Факс: (4822) 52-84-02

ooo_pek@mail.ru

Электроизоляционные материалы

Ленты из стеклонити, Изоленты, Лента смоляная, Лента ЛСКЛ, Лента ЛЭТСАР, Ленты слюдинитовые, Трубки и Шнуры электроизоляционные, Стеклоткани, Лакоткани, Текстолиты, Пленкоэлектрокартон, Электрокартон, Оргстекло

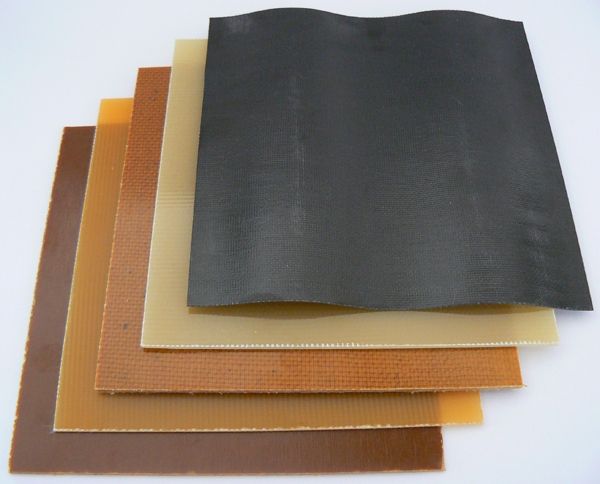

Стеклотекстолиты СТЭФ, СТЭФ-1, СТЭФ-У, СТЭФ-Т, СТ-ЭТФ, СТЭБ, СТЭФ-П, СТЭФ-ПВ, СТ-ЭТФ




Стеклотекстолит представляет собой листовой слоистый материал, полученный путем горячего прессования электроизоляционной стеклоткани, пропитанной (в зависимости от назначения) фенолоформальдегидным, эпоксиднофенолоформальдегидным или эпоксидным связующим. Стеклотекстолиты обладают высокими механическими и диэлектрическими свойствами, влаго- и теплостойкостью. Детали из стеклотекстолита широко используются в турбо- и гидрогенераторах, электрических машинах, тяговых электродвигателях и т.д.



Заказать

Марка

Композиция

Класс нагревостойкости, °С

Назначение

Габариты



Стеклоткань, эпоксифенольное связующее

155

Для изготовления деталей электротехнического назначения, для работы на воздухе в условиях: - нормальной отн. влажности при (15-35)°С 45-75% и напряжении свыше 1000 В; - повышенной влажности при (93±2)%, температуре (40±2) °С при напряжении до 1000В и частоте тока 50 Гц.

СТЭФ, СТЭФ-1 - отличается высокой механической прочностью при умеренной температуре, высокой стабильностью электрических свойств при повышенной влажности.

СТЭФ-1 - отличается более однородной мелкой внутренней и поверхностной структурой.

СТЭТФ - отличается повышенной теплостойкостью.

Листы размером

(930±20)-(1430±20)мм

1000-2000мм



Толщина:

СТЭФ-У - 0,5-100 мм

СТЭФ-Т - 0,2; 0,3 мм

СТЭФ - 1,5-50 мм

СТЭФ-I - 0,5-50 мм

Стеклотекстолит СТЭФ-Т

ТУ 05758799-028-97

Стеклотекстолит СТЭФ*, СТЭФ-I

ГОСТ 12652-74

Стеклотекстолит СТ-ЭТФ

ГОСТ 12652-74

180

Листы размером (930±20)-(1430±20)мм Толщина - 0,5-50 мм

Стеклотекстолит СТЭФ

ГОСТ 12652-74

Стеклоткань, эпоксибромированное связущее

140

Для изготовления деталей электротехнического назначения, для работы на воздухе в условиях: - нормальной отн. влажности при (15-35)°С 45-75%, напряжении свыше 1000 В, частоте тока 50 Гц; - повышенной влажности при (93±2)%, температуре (40±2)°С при напряжении до 1000 В и частоте тока 50 Гц. Пониженная горючесть

Листы размером (930±20) (1430+20) мм

Толщина - 1,5-50 мм

Стеклотекстолит СТЭБ-ОП

ТУ 16-503.275-86

Стеклоткань, эпоксибромированное связующее

140

СТЭБ-ОП-Р - для изготовления лако-сажевых резисторов. СТЭБ-ОП-П - для прокладок и плат в радиоэлектронике. Пониженная горючесть

Листы размером (930±20)-(1430±20)мм 9501000 мм Толщина - 0,35-1,5 мм

Стеклотекстолит СТЭФ-П

СТЭФ-ПВ (волнистый)

ТУ 16-503.168-78

Стеклоткань, полупроводящее эпоксиднофеноло-формальдегидное связующее

155

СТЭФ-П - полупроводящий материал для уплотнения статорных обмоток гидрогенераторов СТЭФ-ПВ - полупроводящий материал для уплотнения обмоток в пазах статоров высоковольтных электрических машин

Листы размером (930±20) (1430±20) мм

Толщина СТЭФ-П 0,2-5,0 мм Толщина СТЭФ-ПВ 0,4- 1,0 мм



Наименование показателей

Ед. изм.

СТЭФ

СТ-ЭТФ

СТЭБ

СТЭБ-ОП

СТЭФ-

У

I

Т

П

ПВ

Разрушающее напряжение при изгибе перпендикулярно слоям, не менее

МПа

350

350

-

350

350

350

225

-

Разрушающее напряжение при растяжении, не менее

МПа

220

220

180

220

220

-

-

-

Ударная вязкость по Шарпи на образцах с надрезом, не менее

КДж/м2

50

50

-

50

50

-

-

-

Пробивное напряжение параллельно слоям (одноминутное проверочное испытание) в условиях М (90°С), трансформаторное масло, не менее

кВ

35

35

перпендикулярно слоям 3

35

35

-

-

-

Электрическая прочность перпендикулярно слоям (одноминутное проверочное испытание) в условиях М (90°С), трансформаторное масло, не менее

кВ/мм

















для толщины 1,5 мм

13,1

13,1

-

-

-

13,1

-

-

для толщины 3,0 мм

11,5

11,5

-

11,5

11,5

-

-

-

Удельное объемное электрическое сопротивление

Ом·см

















перпендикулярно слоям

-

-

-

-

-

-

1·103-

-3·106

1·103-

-3·10-5

параллельно слоям

-

-

-

-

-

-

1·101-

-9·103

1·101-

-9·103

Удельное объемное электрическое сопротивление после кондиционирования в условиях 24ч/23°С/93%, не менее, для листов толщиной до 8,0 мм

Ом·м

1·1010

1·1010

1·1010

1·1010

5·1010

5·1010

-

-

Тангенс угла диэлектрических потерь, не более



















при частоте 50 Гц и (15-35)°С 45-75%



-

-

0,05

-

-

-

-

-

при частоте 1·106 Гц после кондиционирования 24ч/23°С дистилл. вода



0,04

0,04

-

0,04

0,04

0,04

-

-

Горючесть (время горения), не более

с

-

-

-

-

5

10

-

-

Водопоглощение, не более

мг





для т.0,2;











для толщины 1,5 мм,

19

19

0,3 мм

-

-

19

-

-

для толщины 3,5 мм

23

23

30

23

23

-

-

-
