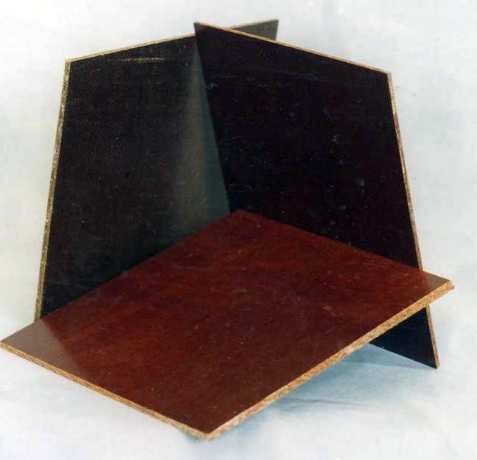

Текстолит электротехнический А
Текстолит А предназначен для изготовления деталей электротехнического назначения, для работы в трансфоматорном масле и на воздухе в условиях нормальной относительной влажности 45-75% при температуре (15-35)oС и частоте тока 50 Гц
Текстолит А хранят в горизонтальном положении в закрытом сухом помещении на стеллажах, расположенных не менее 50 мм от пола. Относительная влажность воздуха не должна превышать 80% (ГОСТ 25500-82). Температура хранения: -10o .. 35oС.
Листы: (1030х1580)±50мм - для т. до 40,0мм вкл., (800-980)х(1450-1500)мм - для т. свыше 40,0мм
Толщина - 0,5-50 мм, 60-100мм.
Нагревостойкость - 105 ? С.
Срок хранения текстолита марки А - 18 месяцев.
|
Наименование параметра |
Единицы измерения |
Текстолит А |
|
|
Высший сорт |
Первый сорт |
||
|
Удельный вес текстолита |
кг/м.куб. |
1300…1450 |
|
|
Разрушающее усилие при приложении нагрузки перпендикулярно слоям, не менее |
МПа |
90 |
80 |
|
Разрушающее напряжение при растягивающем усилии, не менее |
МПа |
35 |
35 |
|
Минимальная ударная вязкость (параллельно слоям) |
кДж/м.кв. (Шарпи) |
7,8 |
6,8 |
|
Минимальная объемная диэлектрическая проницаемость текстолита |
Ом |
106 |
|
|
Минимальное пробивное напряжение при одноминутном испытании в трансформаторном масле (параллельно слоям) |
кВэфф |
15 |
15 |
|
Прочность текстолита на раскалывание (для листов толщиной 10 мм и более) |
кН/м |
225 |
|
|
Минимальная теплостойкость (для листов текстолита 10 мм и более) |
°C |
135 |
|
|
Маслостойкость при погружении в трансформаторное масло на 4 часа, не менее |
°C |
130 |
|
|
Поверхностное электрическое сопротивление |
Ом |
1010 |
|
|
Внутреннее электрическое сопротивление (для листов толщиной 8 мм и более) |
Ом |
1010 |
|
