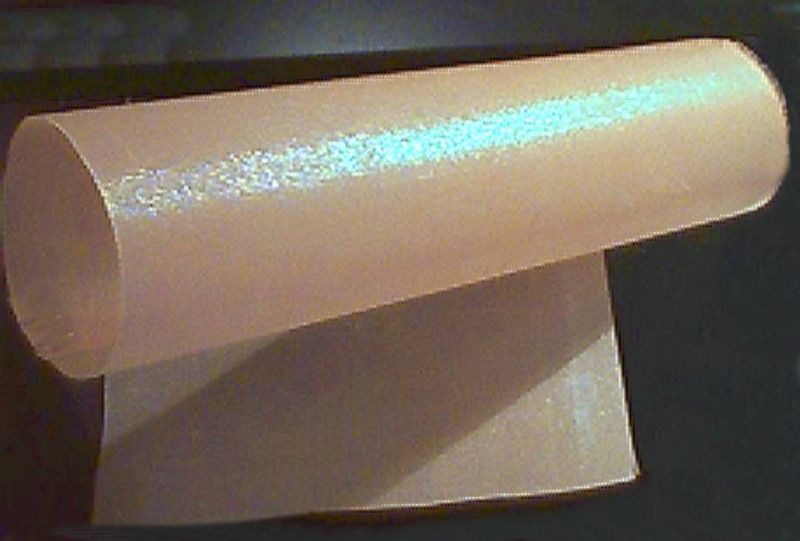

Лакоткань ЛШМ-105, ЛШМС-105
В основе лакоткани ЛШМ и
лакоткани ЛШМС шелковая ткань и масляное связующее. Отличительной
особенностью лакоткани ЛШМ и лакоткани ЛШМС от других видов
материала является их особая эластичность. Кроме того ЛШМС имеет
способность функционировать в трансформаторном масле. Так же
существует лакоткань ЛШМ-105 и лакоткань ЛШМС-105. ЛШМ-105 и
ЛШМС-105 применяют для электроизоляции деталей, находящихся на
открытом воздухе.
Лакоткань ЛШМ хранят в
закрытом отапливаемом помещении на полках, стеллажах, подставках,
расположенных от пола на расстоянии не менее 10 см, не касаясь
отопительной системы. Рулоны укладывают друг на друга не более чем
по 5 рядов (ГОСТ 28034-89). Относительная влажность воздуха не
более 80%, температура от 15 до 35° С. Срок годности 6
месяцев.Класс нагревостойкости: 105°
C. Лакоткань ЛШМС
должна храниться в закрытом
отапливаемом помещении на полках, стеллажах, подставках,
расположенных не ниже 10 см от пола, не касаясь системы отопления.
Рулоны лакотканей могут укладываться друг на друга не более чем в
пять рядов (ГОСТ 28034-89). Относительная влажность воздуха должна
быть менее 80%, а температура лежать в интервале: 15..35° С.
Гарантийный срок хранения лакоткани ЛШМС - 6 месяцев.Класс
нагревостойкости: 105° C.
Технические характеристики:
|
Наименование |
ЛШМ |
ЛШМС |
||||||
|
Толщина, мм |
0,80±0,01 |
0,10±0,01 |
0,12+0,01-0,02 |
0,15+0,01-0,02 |
0,06±0,01 |
0,10±0,01 |
0,12+0,02-0,01 |
0,15+0,01-0,02 |
|
Удельная разрушающая нагрузка при растяжении не менее, Н•см, на образцах нарезанных: |
|
|||||||
|
- вдоль основы |
22 |
24 |
25 |
30 |
18 |
24 |
25 |
30 |
|
- поперек основы |
15 |
17 |
18 |
22 |
11 |
17 |
18 |
22 |
|
- под углом (43-45)° к основе |
15 |
17 |
18 |
22 |
11 |
17 |
18 |
22 |
|
Среднее пробивное напряжение на электродах ?6 мм, не менее, кВ: |
|
|||||||
|
- при (15-35)°С 45-75%, до перегиба |
5,5 |
6,6 |
8,0 |
9,3 |
3,2 |
7,0 |
9,0 |
9,8 |
|
- при (15-35)°С 45-75%, после перегиба |
3,0 |
4,2 |
6,0 |
6,6 |
- |
5,1 |
6,6 |
7,5 |
|
- при 105° С |
3,0 |
4,2 |
5,0 |
5,6 |
1,0 |
4,8 |
5,4 |
7,2 |
|
- после выдержки 94 ч при 23° С 93% |
2,0 |
3,0 |
3,7 |
4,1 |
- |
3,2 |
4,1 |
4,6 |
|
Удельное объемное электрическое сопротивление, не менее, Ом•м: |
|
|||||||
|
- при (15-35)°С 45-75% |
1•1011 |
1•1011 |
1•1011 |
1•1011 |
1•1011 |
1•1011 |
1•1011 |
1•1011 |
|
- при 105°С |
1•107 |
1•107 |
1•107 |
1•107 |
1•107 |
1•107 |
1•107 |
1•107 |
|
- после выдержки 94 ч при 23° С 93% |
1•108 |
1•108 |
1•108 |
1•108 |
1•108 |
1•108 |
1•108 |
1•108 |
