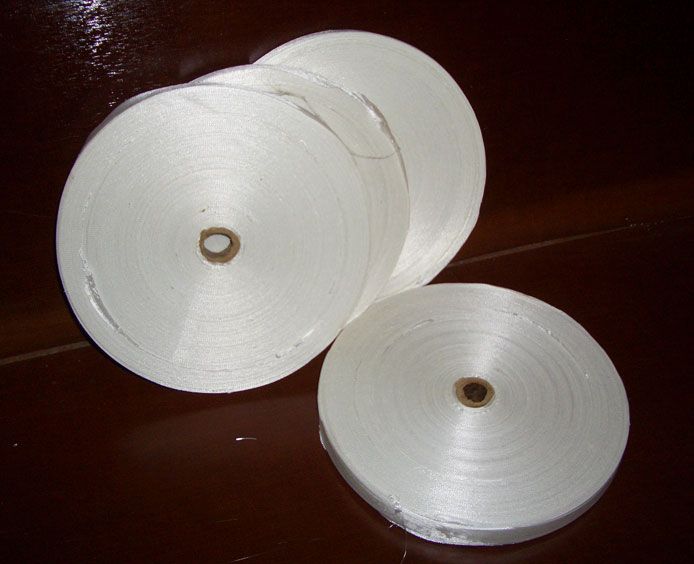

Стеклолента ЛЭС, ЛЭСБ (ГОСТ 5937-81)
Электроизоляционная
стеклотканевая бандажная лента, состоящая из стеклянных крученых
комплексных нитей. Стеклолента предназначена для теплоизоляции
трубопроводов небольших диаметров, производства обмоток
электрических машин, проводов и аппаратов. Лента ЛЭСБ имеет
обработанные края, что предотвращает расползанию нитей.
Рабочий диапазон температур от -50 до
+180°C.
Электрические и механические показатели стеклоленты ЛЭСБ:
| Марка ленты | Толщина, мм | Ширина, мм. | Количество нитей основы, шт. | Плотность
нитей
по утку, нитей/см. |
Линейная плотность
г/100 п.м. |
Разрывная нагрузка
по основе, Н(кгс) не менее |
| ЛЭСБ 0,1х20 | 0,1 + 0,015 | 20 + 1 | 46 + 2 | (11х2)+2/-1 | 240 + 10% | 589(60) |
| ЛЭСБ 0,1х25 | 0,1 + 0,015 | 25 + 1 | 56 + 2 | (11х2)+2/-1 | 295 + 10% | 687(70) |
| ЛЭСБ 0,15х20 | 0,13 - 0,17 | 20 + 1 | 54 + 2 | (9х2)+2/-1 | 340 + 10% | 687(70) |
| ЛЭСБ 0,15х25 | 0,13 - 0,17 | 25 + 1 | 56 + 2 | (9х2)+2/-1 | 420 + 10% | 833(90) |
| ЛЭСБ 0,18х20 | 0,17 - 0,19 | 20 + 1 | 52 + 2 | (6х2)+2/-1 | 417 + 10% | 1557(160) |
| ЛЭСБ 0,2х20 | 0,2 + 0,025 | 20 + 1 | 54 + 2 | (9х2)+2/-1 | 530 + 10% | 1324(135) |
| ЛЭСБ 0,2х25 | 0,2 + 0,025 | 25 + 1 | 66 + 2 | (9х2)+2/-1 | 655 + 10% | 1472(150) |
| ЛЭСБ 0,2х30 | 0,2 + 0,025 | 30 + 2 | 78 + 2 | (9х2)+2/-1 | 780 + 10% | 1717(175) |
| ЛЭСБ 0,2х35 | 0,2 + 0,025 | 35 + 2 | 90 + 2 | (9х2)+2/-1 | 900 + 10% | 1962(200) |
| ЛЭСБ 0,2х40 | 0,2 + 0,025 | 40 + 2 | 102 + 2 | (9х2)+2/-1 | 1020 + 10% | 2208(225) |
Электрические и механические показатели стеклоленты ЛЭС:
| Марка ленты | Толщина, мм |
Ширина, мм. |
Количество нитей основы, шт | Плотность нитей
по утку, нитей/см. |
Линейная плотность
г/100 п.м. |
Разрывная нагрузка
по основе, Н(кгс) не менее |
| ЛЭС 0,1х20 | +0.02
-0.01 |
20 +/- 1
|
54 +/- 2 | 15+/-1 | 230 | 441(45) |
| ЛЭС 0,1х25 | +0.02
-0.01 |
25 +/- 1 | 66 +/- 2 | 15+/-1 | 290 | 589(60) |
| ЛЭС 0,15х20 | +0.03
-0.01 |
20 +/- 1 | 48 +/- 2 | 13+/-1 | 330 | 687(70) |
| ЛЭС 0,15х25 | +0.03
-0.01 |
25 +/- 1 | 60 +/- 2 | 13+/-1 | 410 | 883(90) |
| ЛЭС 0,2х20 | +/- 0.025 | 20 +/- 1
|
40 +/- 2 | 12+/-1 | 440 | 883(90) |
| ЛЭС 0,2х25 | +/- 0.025
|
25 +/- 1 | 50 +/- 2 | 12+/-1 | 550 | 1079(110) |
| ЛЭС 0,2х30 | +/- 0.025 | 30 +/- 2 | 60 +/- 2 | 12+/-1 | 660 | 1275(130) |
| ЛЭС 0,2х35 | +/- 0.025 | 35 +/- 2 | 70 +/- 2 | 12+/-1 | 770 | 1472(150) |
| ЛЭС 0,2х40 | +/- 0.025 | 40 +/- 2 | 80 +/- 2 | 12+/-1 | 880 | 1668(170) |
