Центраторы внутренние
Внутренние

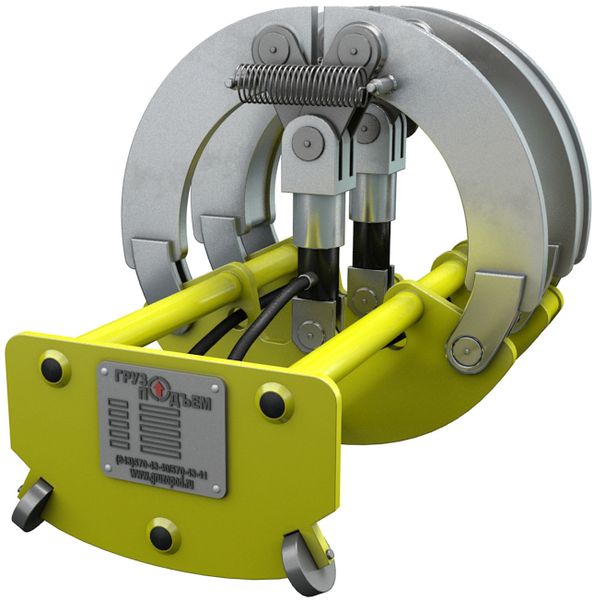

гидравлические центраторы ЦВГ предназначены для центровки труб
диаметром от 325 до 1420 мм перед сваркой. Преимущество их по
сравнению с наружными центраторами заключается в том, что стык,
оставаясь полностью открытым, позволяет вести сварку непрерывно и
использовать сварочные автоматы.
1-ый шаг:
Внутренний центратор двигается в конец уже положенной нити
трубопровода и фиксируется при помощи первого зажимного кольца. Эта
секция оснащена гидравлическим цилиндром с давлением 50 бар,
который развивает достаточное усилие, что бы зафиксировать
центратор. Далее следующая труба надвигается на центратор встык с
трубой. Необходимый воздушный зазор выдерживается при помощи
калибра.
2-ой шаг:
Далее следует операция центрирования. Для этого наращивается
давление. Как только в системе достигается давление 50 бар, через
клапан открывается цилиндр центрирующего кольца. Максимальное
давление центрирующего кольца 630 бар, которого достаточно для
надежной центровки труб.
После сварки труб центратор раскрепляется и при помощи штанг
вытягивается из трубы до конца саваренного трубопровода.
В зависимости от диаметра трубы и пожеланий заказчика данные
центраторы могут быть изготовлены с ручным либо электрическим
насосом, который располагается на ходовой тележке.
Для каждого внутреннего диаметра трубы предназначена определенная
модель внутреннего гидравлического центратора, который возможно
укомплектовать дополнительными центрирующими дугами под другой
внутренний диаметр.
В зависимости от диаметра трубы и пожеланий заказчика данные
центраторы могут быть изготовлены с ручным либо электрическим
насосом, который располагается на ходовой
тележке.
