Тепловые завесы
Завесы с водяным источником тепла серия 700W

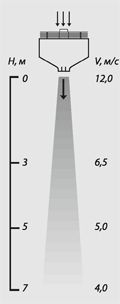

Завесы серии 700 являются самыми мощными из представленных на российском рынке компактных воздушно-тепловых завес с водяным источником тепла. Завесы могут защищать проемы высотой до 7,0м.

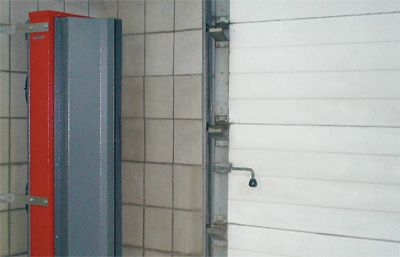

Степень защиты, обеспечиваемая оболочкой, IP21. Завесы устанавливаются как горизонтально над проемом, так и вертикально сбоку от проема (при необходимости с обеих сторон проема).
Присоединительные размеры патрубков завес с водяным источником тепла для подвода/отвода теплоносителя - 1".
Пульт управления
Управление завесами осуществляется с выносного пульта, входящего в комплект поставки. Пульт управления позволяет поддерживать необходимую температуру воздуха вблизи проема и регулировать производительность завесы и тепловую мощность (для завес с водяным источником тепла данные функции пульта действительны только при наличии смесительного узла - опция).
Тепловые характеристики завес при температуре воздуха в помещении +15°С и максимальном расходе воздуха
| КЭВ-170П701W | ||||||
| Температура воды на входе/выходе, °С | 150/70 | 130/70 | 105/70 | 95/70 | 80/60 | 60/40 |
| Тепловая мощность, кВт | 89,5 | 85,2 | 80,3 | 78,5 | 54 | 33 |
| Подогрев воздуха, °С | 27 | 25 | 24 | 23 | 19 | 10 |
| Расход воды, л/с | 0,31 | 0,39 | 0,63 | 0,86 | 0,86 | 0,44 |
| КЭВ-230П702W | ||||||
| Температура воды на входе/выходе, °С | 150/70 | 130/70 | 105/70 | 95/70 | 80/60 | 60/40 |
| Тепловая мощность, кВт | 135 | 127 | 117 | 113 | 90,9 | 50,8 |
| Подогрев воздуха, °С | 29 | 27 | 25 | 24 | 20 | 11 |
| Подогрев воздуха, °С | 0,47 | 0,58 | 0,91 | 1,23 | 1,24 | 0,68 |
Гидравлическая характеристика
Величина падения давления рассчитана для температуры воды 95/70°С. Для других температур эта величина умножается на коэффициент К.
| Температура воды на входе/выходе, °С | 150/70 | 130/70 | 105/70 | 95/70 | 80/60 | 60/40 |
| К | 0,93 | 0,95 | 0,98 | 1 | 1,04 | 1,12 |
| Наименование | Параметры питающей сети, В/Гц | Расход воздуха, м3/час | Скорость воздуха на выходе из сопла, м/с | Эффективная длина струи*, м | Габаритные размеры**, мм | Вес (без воды), кг | Максимальный ток, А | Потребляемая мощность двигателей, Вт | Звуковое давление на расстоянии 5м, дБ(А) | Количество завес, подключаемых к одному пульту управления |
|---|---|---|---|---|---|---|---|---|---|---|
| КЭВ-170П701W | 380/50 | 4900/6300/9800 | 12 | 7,0 | 700x640x1500 | 85 | 2,7 | 1400 | 65 | 10 |
| КЭВ-230П702W | 380/50 | 6700/8700/13500 | 12 | 7,0 | 700x640x2000 | 120 | 4 | 2100 | 67 | 10 |
