Тепловые завесы

pic

Завесы с водяным источником тепла серия 600W




Завесы серии 600W выпускаются в форме установленных вертикальноколонн и подвешенных горизонтально к потолку эллиптических и сегментных тел со специальной подсветкой. Помимо высокой эффективности, завесы этой серии отличаются элегантным дизайном и могут выпускаться в корпусе из полированной или матовой нержавеющей стали. Высота/ширина установки до 3м.


Заказать

"Эллипс" и "Линза" крепятся к потолку с помощью пустотелых цилиндрических штанг, входящих в комплект поставки. "Колонна" крепится к полу через отверстия установочной плиты за анкерные болты, предварительно вмонтированные в пол. Завесы выпускаются в универсальном исполнении. Присоединительные размеры патрубков для подвода/отвода теплоносителя - 3/4".

Тепловые характеристики при температуре воздуха в помещении +15°С
и максимальном расходе воздуха

КЭВ-50П611W

  Температура воды на входе/выходе, °С 150/70 130/70 105/70 95/70 80/60 60/40
Тепловая мощность, кВт 15,6 20,6 21,6 22 17,6 6,0
Подогрев воздуха, °С 19 25 26 27 22 7
Расход воды, л/с 0,05 0,09 0,16 0,23 0,23 0,08

КЭВ-110П613W, КЭВ-110П615W

  Температура воды на входе/выходе, °С 150/70 130/70 105/70 95/70 80/60 60/40
Тепловая мощность, кВт 60,4 56,6 52,2 50,4 40,6 22,4
Подогрев воздуха, °С 37 35 32 31 25 14
Расход воды, л/с 0,20 0,25 0,39 0,53 0,54 0,30

КЭВ-52П614W

  Температура воды на входе/выходе, °С 150/70 130/70 105/70 95/70 80/60 60/40
Тепловая мощность, кВт 28,7 27 24,9 24 19,4 11
Подогрев воздуха, °С 36 34 31 30 24 14
Расход воды, л/с 0,095 0,12 0,19 0,25 0,26 0,14

Величина падения давления рассчитана для температуры воды 95/70°С.
Для других температур эта величина умножается на коэффициент К.

Температура воды на входе/выходе, °C 150/70 130/70 105/70 80/60 60/40
К 0,93 0,95 0,98 1,04 1,12

 Пульт управления

Для переключения режимов расхода воздуха завеса комплектуется пультом управления.

При правильно подобранной завесе и наличии смесительного узла пульт управления позволяет поддерживать заданную температуру вблизи проема. С одного пульта можно управлять двумя завесами КЭВ-50П611W или одной КЭВ-110П613W, или одной КЭВ-110П615W, или двумя КЭВ-52П614W.

Наименование Параметры питающей сети, В/Гц Расход воздуха, м3/час Скорость воздуха в живом сечении сопла, м/с Эффективная длина струи*, м Габаритные размеры**, мм Вес (без воды), кг Максимальный ток, А Потребляемая мощность двигателей, Вт Звуковое давление на расстоянии 5м, дБ(А) Количество завес, подключаемых к одному пульту управления
КЭВ-50П611W (эллипс) 220/50 1200/1800/2500 7,2 3,0 677x376x1110 54 1 200 50 2
КЭВ-110П613W (эллипс) 220/50 2500/3700/4900 7,2 3,0 677x376x2020 116 2 400 53 1

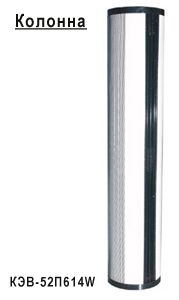

КЭВ-52П614W (колонна) 220/50 1200/1800/2400 7,1 3,0 высота 2012; D460 71 1 200 50 2
КЭВ-110П615W (линза) 220/50 2500/3700/4900 7,2 3,0 920x380x2050 116 2 400 51 1
