Тепловые завесы
Завесы с водяным источником тепла серия 500W

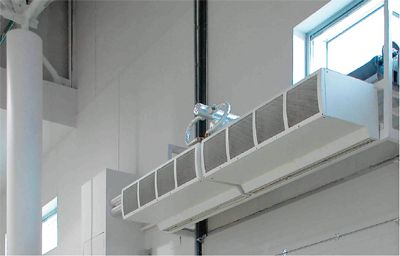

Завесы серии 500 предназначены для защиты ворот высотой до 6,0м крупных промышленных предприятий, железнодорожных депо.
Степень защиты, обеспечиваемая оболочкой, IP21. Завесы устанавливаются как горизонтально над проемом, так и вертикально сбоку от проема (при необходимости с обеих сторон проема). Присоединительные размеры патрубков завес с водяным источником тепла для подвода/отвода теплоносителя - 3/4''.
Пульт управления
Управление завесами осуществляется с выносного пульта, входящего в комплект поставки. Пульт управления позволяет поддерживать необходимую температуру воздуха вблизи проема и регулировать производительность завесы и тепловую мощность (для завес с водяным источником тепла данные функции пульта действительны только при наличии смесительного узла - опция).
Тепловые характеристики завес при температуре воздуха в помещении +15°С и максимальном расходе воздуха
| КЭВ-140П511W | ||||||
| Температура воды на входе/выходе, °С | 150/70 | 130/70 | 105/70 | 95/70 | 80/60 | 60/40 |
| Тепловая мощность, кВт | 84,5 | 79,6 | 73,4 | 71 | 57,2 | 30,6 |
| Подогрев воздуха, °С | 38 | 36 | 33 | 32 | 26 | 14 |
| Расход воды, л/с | 0,29 | 0,36 | 0,57 | 0,77 | 0,77 | 0,41 |
| КЭВ-200П512W | ||||||
| Температура воды на входе/выходе, °С | 150/70 | 130/70 | 105/70 | 95/70 | 80/60 | 60/40 |
| Тепловая мощность, кВт | 133 | 124 | 122 | 107 | 86,5 | 49,2 |
| Подогрев воздуха, °С | 40 | 38 | 34 | 32 | 26 | 15 |
| Расход воды, л/с | 0,46 | 0,57 | 0,88 | 1,17 | 1,17 | 0,66 |
Гидравлическая
характеристика
Величина падения давления рассчитана для температуры воды 95/70°С.
Для других температур эта величина умножается на коэффициент К.
| Температура воды на входе/выходе, °С | 150/70 | 130/70 | 105/70 | 95/70 | 80/60 | 60/40 |
| К | 0,93 | 0,95 | 0,98 | 1 | 1,04 | 1,12 |
