Тепловые завесы
Завесы с водяным источником тепла серия 400W
Завесы серии 400W предназначены для защиты дверей и ворот высотой от 3 до 5 м на рынках, складах, стадионах, ангарах, депо, промышленных зданиях и торговых центрах.
Завесы устанавливаются в горизонтальном положении над проемом и в вертикальном положении сбоку от проема. Завесы выпускаются в универсальном исполнении. Присоединительные размеры патрубков для подвода/отвода теплоносителя - 3/4". Тепловые характеристики при температуре воздуха в помещении +15°С и максимальном расходе воздуха.
КЭВ-44П413W
| Температура воды на входе/выходе, °С | 150/70 | 130/70 | 105/70 | 95/70 | 80/60 | 60/40 |
| Тепловая мощность, кВт | 17,1 | 18,3 | 19,1 | 19,4 | 15,4 | 4,9 |
| Подогрев воздуха, °С | 20 | 21 | 22 | 22 | 18 | 6 |
| Расход воды, л/с | 0,06 | 0,08 | 0,15 | 0,21 | 0,21 | 0,06 |
КЭВ-70П414W
| Температура воды на входе/выходе, °С | 150/70 | 130/70 | 105/70 | 95/70 | 80/60 | 60/40 |
| Тепловая мощность, кВт | 36 | 34,7 | 32,8 | 32 | 25,8 | 13,2 |
| Подогрев воздуха, °С | 29 | 28 | 27 | 26 | 21 | 11 |
| Расход воды, л/с | 0,13 | 0,16 | 0,26 | 0,35 | 0,35 | 0,18 |

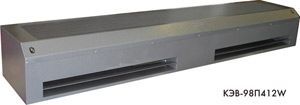

КЭВ-98П412W
| Температура воды на входе/выходе, °С | 150/70 | 130/70 | 105/70 | 95/70 | 80/60 | 60/40 |
| Тепловая мощность, кВт | 57,2 | 53,6 | 49,2 | 47,4 | 38,3 | 21,4 |
| Подогрев воздуха, °С | 33 | 31 | 27 | 27 | 22 | 12 |
| Расход воды, л/с | 0,20 | 0,25 | 0,38 | 0,52 | 0,52 | 0,29 |
Величина падения давления рассчитана для температуры воды
95/70°С.
Для других температур эта величина умножается на коэффициент
К.
| Температура воды на входе/выходе, °C | 150/70 | 130/70 | 105/70 | 80/60 | 60/40 | |
| К | 0,93 | 0,95 | 0,98 | 1,04 | 1,12 |
