Тепловые завесы
Завесы с электрическим источником тепла серия 600E

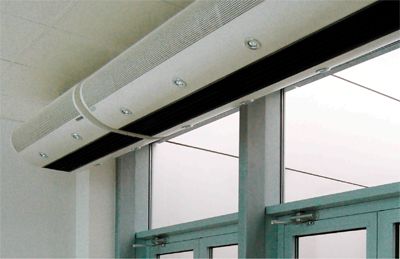

Завесы серии 600 выпускаются в форме установленных вертикально колонн и подвешиваемых горизонтально к потолку эллиптических и сегментных тел со специальной подсветкой. Высота/ширина установки до 3,5м. Завесы этой серии отличаются элегантным дизайном и могут выпускаться в корпусе из полированной или матовой нержавеющей стали.
Степень защиты, обеспечиваемая оболочкой, IP21. Габаритные и крепежные размеры завес приведены в разделе "Крепление завес". Присоединительные размеры патрубков завес с водяным источником тепла для подвода/отвода теплоносителя - 3/4''.
Пульт управления
Управление завесами осуществляется с выносного дистанционного пульта, входящего в комплект поставки. Пульт управления позволяет поддерживать необходимую температуру воздуха вблизи проема и регулировать производительность завесы и тепловую мощность (для завес с водяным источником тепла данные функции пульта действительны только при наличии смесительного узла - опция).
Технические характеристики
| Наименование | Параметры питающей сети, В/Гц | Режимы мощности**, кВт | Расход воздуха, м3/час | Скорость воздуха на выходе из сопла, м/с | Эффективная длина струи***, м | Подогрев воздуха при максимальной мощности**, °С (максимальный расход;минимальный расход) | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| КЭВ-12П601Е (эллипс) | 380/50 | */6/12 | 2000;2300;2600 | 7,7 | 3,0 | 18;14 | ||||||
| КЭВ-18П601Е (эллипс) | 380/50 | */9/18 | 2000;2300;2600 | 7,7 | 3,0 | 26;20 | ||||||
| КЭВ-24П601Е (эллипс) | 380/50 | */12/24 | 2600;2900;3200 | 9,5 | 3,5 | 27;22 | ||||||
| КЭВ-24П603Е (эллипс) | 380/50 | */12/24 | 4000;4600;5200 | 7,7 | 3,0 | 18;14 | ||||||
| КЭВ-36П603Е (эллипс) | 380/50 | */18/36 | 4000;4600;5200 | 7,7 | 3,0 | 26;20 | ||||||
| КЭВ-48П603Е (эллипс) | 380/50 | */24/48 | 5200;5800;6400 | 9,5 | 3,5 | 27;22 | ||||||
| КЭВ-12П604Е (колонна) | 380/50 | */6/12 | 2000/2300/2600 | 7,7 | 3,0 | 18;14 | ||||||
| КЭВ-18П604Е (колонна) | 380/50 | */9/18 | 2000/2300/2600 | 7,7 | 3,0 | 26;20 | ||||||
| КЭВ-24П604Е (колонна) | 380/50 | */12/24 | 2600/2900/3200 | 9,5 | 3,5 | 27;22 | ||||||
| КЭВ-24П605Е (линза) | 380/50 | */12/24 | 4000;4600;5200 | 7,7 | 3,0 | 18;14 | ||||||
| КЭВ-36П605Е (линза) | 380/50 | */18/36 | 4000;4600;5200 | 7,7 | 3,0 | 26;20 | ||||||
| КЭВ-48П605Е (линза) | 380/50 | */24/48 | 4800;5400;6000 | 8,9 | 3,5 | 29;23 |
| Габаритные размеры, мм | Вес, кг | Максимальный ток, А | Потребляемая мощность двигателей, Вт | Звуковое давление на расстоянии 5м, дБ(А) | Количество завес, подключаемых к одному пульту управления |
|---|---|---|---|---|---|
| 677х376х1100 | 54 | 18,5 | 200 | 52 | 2 |
| 677х376х1100 | 54 | 28 | 200 | 52 | 2 |
| 677х376х1100 | 57,5 | 37 | 306 | 53 | 2 |
| 677х376х2020 | 116 | 37 | 400 | 55 | 1 |
| 677х376х2020 | 116 | 55 | 400 | 55 | 1 |
| 677х376х2020 | 116 | 74 | 612 | 56 | 1 |
|
Высота 2012; диаметр 460 |
71 | 18,5 | 200 | 52 | 2 |
|
Высота 2012; диаметр 460 |
71 | 28 | 200 | 52 | 2 |
|
Высота 2012; диаметр 460 |
74,5 | 37 | 306 | 53 | 2 |
| 920x380x2050 | 116 | 37 | 400 | 55 | 1 |
| 920x380x2050 | 116 | 55 | 400 | 55 | 1 |
| 920x380x2050 | 116 | 74 | 612 | 56 | 1 |
