Тепловые завесы

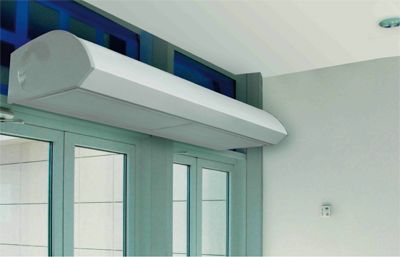

Завесы с электрическим источником тепла серия 400E с фильтром
Завесы серии 400 предназначены для защиты дверей и ворот высотой от 3,0м до 5,0м в торговых центрах, супермаркетах, складах, стадионах, ангарах, депо и промышленных зданиях. Особенностью данных завес является новый современный дизайн, наличие воздушного фильтра и универсальных крепежных кронштейнов.
Степень защиты, обеспечиваемая оболочкой, IP21. Завесы устанавливаются как горизонтально над проемом, так и вертикально сбоку от проема (при необходимости с обеих сторон проема). Габаритные и крепежные размеры приведены в разделе "Крепление завес". Присоединительные размеры патрубков завес с водяным источником тепла для подвода/отвода теплоносителя - 3/4''.
Пульт управления
Управление завесами осуществляется с выносного пульта, входящего в комплект поставки. Пульт управления позволяет поддерживать необходимую температуру воздуха вблизи проема и регулировать производительность завесы и тепловую мощность (для завес с водяным источником тепла данные функции пульта действительны только при наличии смесительного узла - опция).
Технические характеристики
| Наименование | Параметры питающей сети, В/Гц | Режимы мощности**, кВт | Расход воздуха, m3/час | Скорость воздуха в живом сечении сопла, м/с | Эффективная длина струи***, м | Подогрев воздуха при максимальной мощности**,°С (максимальный расход;минимальный расход) | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| КЭВ-9П407Е | 380/50 | */4,5/9 | 1300/2000/2600 | 13 | 4,5 | 20;10 | ||||||
| КЭВ-12П407Е | 380/50 | */6/12 | 1300/2000/2600 | 13 | 4,5 | 27;14 | ||||||
| КЭВ-18П407Е | 380/50 | */9/18 | 1300/2000/2600 | 13 | 4,5 | 41;20 | ||||||
| КЭВ-12П408Е | 380/50 | */6/12 | 1800/3000/3700 | 13 | 4,5 | 20;10 | ||||||
| КЭВ-18П408Е | 380/50 | */9/18 | 1800/3000/3700 | 13 | 4,5 | 29;14 | ||||||
| КЭВ-24П408Е | 380/50 | */12/24 | 1800/3000/3700 | 13 | 4,5 | 39;19 | ||||||
| КЭВ-18П409Е | 380/50 | */9/18 | 2600/4000/5200 | 13 | 4,5 | 20;10 | ||||||
| КЭВ-24П409Е | 380/50 | */12/24 | 2600/4000/5200 | 13 | 4,5 | 27;14 | ||||||
| КЭВ-36П409Е | 380/50 | */18/36 | 2600/4000/5200 | 12 | 4,5 | 41;20 |
| Габаритные размеры, мм | Вес, кг | Максимальный ток, А | Потребляемая мощность двигателей, Вт | Звуковое давление на расстоянии 5м, дБ(А) | Количество завес, подключаемых к одному пульту управления |
|---|---|---|---|---|---|
| 350х615х1050 | 40 | 15 | 265 | 62 | 2 |
| 350х615х1050 | 40 | 19,5 | 265 | 62 | 2 |
| 350х615х1050 | 40 | 28,5 | 265 | 62 | 2 |
| 350х615х1510 | 65 | 21 | 530 | 64 | 1 |
| 350х615х1050 | 65 | 30 | 530 | 64 | 1 |
| 350х615х1510 | 65 | 39 | 530 | 64 | 1 |
| 350х615х2030 | 80 | 30 | 530 | 65 | 1 |
| 350х615х2030 | 80 | 39 | 530 | 65 | 1 |
| 350х615х2030 | 80 | 57 | 530 | 65 | 1 |
