Тепловые завесы
Завесы с электрическим источником тепла серия 300E потолочная

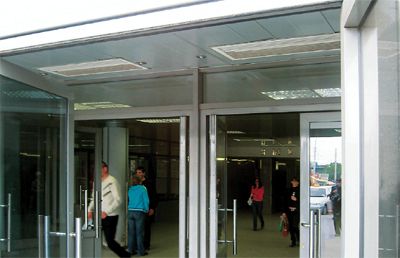

Завесы серии 300 устанавливаются в офисных помещениях с высотой проема до 3,5м. Потолочная завеса - это завеса, встраиваемая в подвесной потолок. Устройство любой потолочной системы, будь то система кондиционирования, отопления или вентиляции, позволяет практически полностью освободить пространство помещения от традиционных элементов: стояков, радиаторов, каналов, а также воздушно-тепловых завес. Их отсутствие зачастую значительно улучшает эстетический вид помещения.
Всасывающее окно и сопло завесы располагаются в плоскости подвесного потолка. Доступ к вентиляторному узлу завесы, источнику тепла и элементам электрической схемы - через съемные плиты потолка, смежные со всасывающим окном.
Степень защиты, обеспечиваемая оболочкой, IP21. Габаритные и крепежные размеры завес приведены в разделе "Крепление завес". Присоединительные размеры патрубков завес с водяным источником тепла для подвода/отвода теплоносителя - 3/4''.
Пульт управления
Управление завесами осуществляется с выносного пульта, входящего в комплект поставки. Пульт управления позволяет поддерживать необходимую температуру воздуха вблизи проема и регулировать производительность завесы и тепловую мощность (для завес с водяным источником тепла данные функции пульта действительны только при наличии смесительного узла - опция).
Технические характеристики
| Наименование | Параметры питающей сети, В/Гц | Режимы мощности**, кВт | Расход воздуха, м3/час | Скорость воздуха на выходе из сопла, м/с | Эффективная длина струи***, м | Подогрев воздуха при максимальной мощности,°С (минимальный расход;максимальный расход) |
|---|---|---|---|---|---|---|
| КЭВ-6П315Е | 220/50 | */4/6 | 1200;1350;1500 | 9,0 | 3,5 | 15;12 |
| КЭВ-6П305Е | 380/50 | */3/6 | 1200;1350;1500 | 9,0 | 3,5 | 15;12 |
| КЭВ-9П305Е | 380/50 | */4,5/9 | 1200;1350;1500 | 9,0 | 3,5 | 22;18 |
| КЭВ-12П306Е | 380/50 | */6/12 | 2400;2700;3000 | 9,0 | 3,5 | 15;12 |
| КЭВ-18П306Е | 380/50 | */9/18 | 2400;2700;3000 | 9,0 | 3,5 | 22;18 |
| Габаритные размеры, мм | Вес, кг | Максимальный ток, А | Потребляемая мощность двигателя, Вт | Звуковое давление на расстоянии 5м, дБ(А) | Количество завес, подключаемых к одному пульту управления |
|---|---|---|---|---|---|
| 420x320x1025 | 35 | 28 | 100 | 52 | 4 |
| 420x320x1025 | 35 | 9,5 | 100 | 52 | 4 |
| 420x320x1025 | 35 | 14 | 100 | 52 | 4 |
| 420x320x1970 | 68 | 18,5 | 200 | 55 | 2 |
| 420x320x1970 | 68 | 28 | 200 | 55 | 2 |
