Тепловые завесы
Завесы с электрическим источником тепла серия 300E
Завесы серии 300 предназначены для защиты проемов высотой от 2,0м до 3,5м в офисных, торговых, складских помещениях, а также в зданиях культурно-бытового назначения.

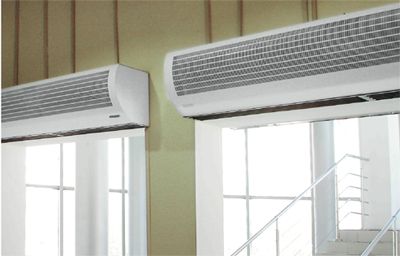

Степень защиты, обеспечиваемая оболочкой, IP21. Завесы устанавливаются как горизонтально над проемом, так и вертикально сбоку от проема (при необходимости с обеих сторон проема).
Габаритные и крепежные размеры приведены в разделе "Крепление завес". Присоединительные размеры патрубков завес с водяным источником тепла для подвода/отвода теплоносителя - 3/4''.
Пульт управления
Управление завесами осуществляется с выносного пульта, входящего в комплект поставки. Пульт управления позволяет поддерживать необходимую температуру воздуха вблизи проема и регулировать производительность завесы и тепловую мощность (для завес с водяным источником тепла данные функции пульта действительны только при наличии смесительного узла - опция).
Технические характеристики
| Наименование | Параметры питающей сети, В/Гц | Режимы мощности**, кВт | Расход воздуха, м3/час | Скорость воздуха в живом сечении сопла, м/с | Эффективная длина струи***, м | Подогрев воздуха при максимальной мощности,°С (минимальный расход;максимальный расход) | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| КЭВ-6П323Е | 220/50 (380/50) | */4/6 | 1200;1350;1500 | 10 | 3,5 | 15;12 | ||||||
| КЭВ-6П303Е | 380/50 | */3/6 | 1200;1350;1500 | 10 | 3,5 | 15;12 | ||||||
| КЭВ-9П303Е | 380/50 | */4,5/9 | 1200;1350;1500 | 10 | 3,5 | 22;18 | ||||||
| КЭВ-12П303Е | 380/50 | */6/12 | 1300;1450;1600 | 10,5 | 3,5 | 27;22 | ||||||
| КЭВ-11П302Е | 380/50 | */5,5/11 | 1500;1800;2100 | 10 | 3,5 | 22;15 | ||||||
| КЭВ-9П301Е | 380/50 | */4,5/9 | 1600;1900;2200 | 10 | 3,5 | 17;12 | ||||||
| КЭВ-12П301Е | 380/50 | */6/12 | 1600;1900;2200 | 10 | 3,5 | 22;16 | ||||||
| КЭВ-15П301Е | 380/50 | */7,5/15 | 1600;1900;2200 | 10 | 3,5 | 28;20 | ||||||
| КЭВ-12П304Е | 380/50 | */6/12 | 2400;2700;3000 | 10 | 3,5 | 15;12 | ||||||
| КЭВ-18П304Е | 380/50 | */9/18 | 2400;2700;3000 | 10 | 3,5 | 22;18 | ||||||
| КЭВ-24П304Е | 380/50 | */12/24 | 2600;2900;3200 | 10 | 3,5 | 27;22 |
| Габаритные размеры, мм | Вес, кг | Максимальный ток, А | Потребляемая мощность двигателей, Вт | Звуковое давление на расстоянии 5м, дБ(А) | Количество завес, подключаемых к одному пульту управления |
|---|---|---|---|---|---|
| 270x310x1017 | 23,5 | 28(9,5) | 100 | 53 | 4 |
| 270x310x1017 | 23,5 | 9,5 | 100 | 53 | 4 |
| 270x310x1017 | 23,5 | 14 | 100 | 53 | 4 |
| 270x310x1017 | 25,5 | 18,5 | 153 | 54 | 4 |
| 270x310x1380 | 30 | 17,5 | 153 | 54 | 4 |
| 270x310x1500 | 33 | 14 | 200 | 54 | 2 |
| 270x310x1500 | 33 | 18,5 | 200 | 54 | 2 |
| 270x310x1500 | 33 | 28 | 200 | 54 | 2 |
| 270x310x1962 | 44,5 | 18,5 | 200 | 56 | 2 |
| 270x310x1962 | 44,5 | 28 | 200 | 56 | 2 |
| 270x310x1962 | 48 | 37 | 306 | 57 | 2 |
