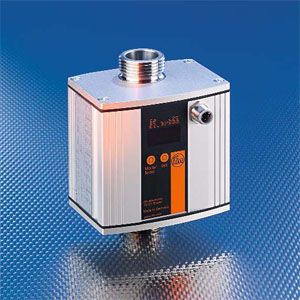

Ультразвуковые расходомеры IFM Electronic
Ультразвуковые расходомеры IFM Electronic работают по принципу измерения времени прохождения сигнала. Принцип измерения основан на том, что звуковой импульс, идущий в том же направлении, что и поток жидкости, имеет скорость распространения равную скорости звука плюс скорость течения жидкости. А звуковой импульс, идущий в направлении противоположном скорости течения жидкости, имеет скорость, меньшую, на значение скорости потока жидкости.
Ультразвуковые датчики в расходомере испускают/принимают акустические сигналы в направлении потока и против потока жидкости. Разница во времени прохождения пропорциональна средней скорости потока, в блоке электроники обрабатывается и преобразуется в выходной сигнал. Ультразвуковые датчики расхода IFM Electronic могут работать с различными жидкостями (вода, растворы гликоля, масла).
Ультразвуковые расходомеры IFM серии SU имеют датчик температуры, который позволяет также контролировать величину температуры измеряемой среды.
Технические характеристики Ультразвуковые расходомеры IFM Electronic:
Принцип действия | электромагнитный |
Присоединение в систему | G3/4, G1 и G1 1/4 |
Расход | 0.. 220 л/мин |
Температура измеряемой среды | -10..80 °C |
Время реакции | 0.25 с |
Точность | 3.2% |
Настройка диапазона измерения | программирующие кнопки |
Функция на выходе | DC PNP (NPN) NO/NC, 4..20 мА, 0..10 В, импульсный |
Материал, контактирующий со средой | нержавеющая сталь 1.4404;PPR (Hostalen); витон; PES (Ultrason 2010); Centellen 200 |
