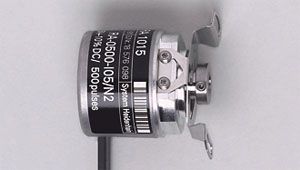

Инкрементальные энкодеры IFM Electronic с полым валом 12мм
Инкрементальные энкодеры IFM Electronic (инкрементные энкодеры IFM) с полым валом используются для определения угла поворота вращающихся объектов. Оптические энкодеры в своей конструкции содержат стеклянный диск с метками, оптопару (источник и приемник света), схему обработки сигнала.
Инкрементальные энкодеры IFM Efector 400 при повороте вала на определённый угол генерируют импульс напряжения на выходе. Основным рабочим параметром энкодера является число генерируемых импульсов за один оборот диска. Величину угла поворота объекта можно определить посредством подсчёта импульсов с начала вращения.
Инкрементные датчики угла поворота на выходе имеют два канала, в которых идентичные последовательности импульсов сдвинуты на 90° относительно друг друга, что позволяет определять направление вращения.
Угловые энкодеры IFM Electronic с полым валом 12мм специально разработаны для тяжелых условий эксплуатации: имеют широкий температурный диапазон эксплуатации, повышенную вибропрочность и ударопрочность, высокую степень пылевлагозащиты корпуса и вала.
Технические характеристики Инкрементальные энкодеры IFM Electronic с полым валом 12мм:
Тип | датчик угла поворота, оптический инкрементальный энкодер |
Диаметр вала | 12мм |
Диаметр корпуса | 58мм |
Разрешение | 100, 360, 500, 1024, 2048, 3060, 4096, 5000 имп/об |
Макс.допустимая скорость вращения | 12000 об/мин |
Выходной сигнал | HTL, TTL |
Температура эксплуатации | -40.. 100 °C |
Питание | DC |
Подключение | кабель PUR, 2м |
Материал корпуса | алюминий |
