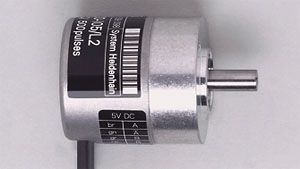

Инкрементальные энкодеры IFM Electronic с полноразмерным валом 6мм
Инкрементальные энкодеры IFM Electronic (инкрементные энкодеры IFM) с полноразмерным валом используются для определения угла поворота вращающихся объектов.
Оптические энкодеры в своей конструкции содержат стеклянный диск с метками, оптопару (источник и приемник света), схему обработки сигнала. Инкрементальные энкодеры IFM Efector 400 при повороте вала на определённый угол генерируют импульс напряжения на выходе. Основным рабочим параметром энкодера является число генерируемых импульсов за один оборот диска.
Величину угла поворота объекта можно определить посредством подсчёта импульсов с начала вращения. Инкрементные датчики угла поворота на выходе имеют два канала, в которых идентичные последовательности импульсов сдвинуты на 90° относительно друг друга, что позволяет определять направление вращения.
Обратите внимание, чтобы соединить механически вал датчика угла поворота с объектом измерения, следует использовать специальные соединители- гибкие муфты, ведь валы могут иметь биение, как в радиальном, так и в осевом направлении.
При применении гибкой муфты резко снижается вероятность износа подшипников вала, кроме того, даже незначительный осевой люфт может привести к полному отказу энкодера (при осевом люфте оптический диск и матрица, которые располагаются в непосредственной близости, могут встретиться и механически разрушиться).
Угловые энкодеры IFM Electronic с валом 6мм специально разработаны для тяжелых условий эксплуатации: имеют широкий температурный диапазон эксплуатации, повышенную вибропрочность и ударопрочность, высокую степень пылевлагозащиты корпуса и вала.
Технические характеристики Инкрементальные энкодеры IFM Electronic с полноразмерным валом 6мм:
| Тип | датчик угла поворота, оптический инкрементальный энкодер |
| Диаметр вала | 6мм |
| Диаметр корпуса | 35мм (серия RB), 50мм (серия RC), 58мм (серия RU) |
| Разрешение | 5, 10, 20, 25, 30, 40, 50, 60, 100, 125, 150, 200, 250, 360, 400, 500, 1000, 1024, 2000, 2048, 2500, 3600, 5000, 10000 имп/об |
| Макс.допустимая скорость вращения | 10000 об/мин |
| Выходной сигнал | HTL, TTL |
| Температура эксплуатации | -40.. 100 °C |
| Питание | DC |
| Подключение | кабель PUR, 2м |
| Материал корпуса | алюминий |
