Фильтры натрий-катионитные I ступени ФИПа
Фильтры натрий-катионитные параллельно-точные первой ступени ФИПа I, предназначены для обработки воды с целью удаления из нее ионов-накипеобразователей (Са2+ и М2+) в процессе катионирования.
Фильтры используются на водоподготовительных установках промышленных и отопительных котельных. Пример условного обозначения фильтра производительностью 20 м3/ч для умеренного климата (У) и категории размещения при эксплуатации (4) по ГОСТ 15150-69: ФИПа I – 1,0-0,6 Na У4. Диаметр - 1000 мм., рабочее давление — 0,6 МПа.
Устройство

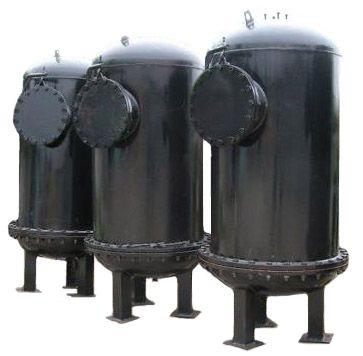

Натрий-катионитные параллельно-точные фильтры первой ступени (см. рис. 1) представляют собой вертикальный однокамерный цилиндрический аппарат и состоят из следующих основных элементов: корпуса, верхнего и нижнего распределительных устройств, трубопроводов и запорной арматуры, пробоотборного устройства и фильтрующей загрузки.
Стальной цилиндрический корпус с эллиптическим верхним и нижним днищами, днища приварены к цилиндрической обечайке фильтра. Корпус фильтра снабжен верхним люком, предназначенным для загрузки фильтрующего материала и периодического осмотра его поверхности и лазом Ду 400 мм для проведения внутренних монтажных работ.
В нижней части обечайки фильтра имеется отверстие для выгрузки фильтрующего материала закрытое заглушкой. В центре верхнего днища фильтра проварен фланец, к которому снаружи присоединен трубопровод, подающий воду на обработку. В центре нижнего днища снаружи приварен патрубок, отводящий отработанную воду.
Верхнее распределительное устройство предназначено для отвода обрабатываемой воды и регенерационного раствора и отвода взрыхляющей воды. Нижнее распределительное устройство предназначено для обеспечения равномерного сбора обработанной воды, равномерного распределения взрыхляющей воды. Нижнее распределительное устройство представляет собой горизонтальную трубчатую систему с равномерно расположенными по всей поверхности щелевыми колпачками.
Верхнее и нижнее распределительные устройства устанавливаются строго горизонтально. Фронтовые трубопроводы с запорной арматурой позволяют осуществлять подвод к фильтру и отвод из него всех потоков воды и регенерационного раствора в процессе эксплуатации фильтра. Пробоотборное устройство размещено по фронту фильтра и состоит из трубок, соединенных с трубопроводами подаваемой на обработку и обработанной воды, вентилей и манометров, показывающих давление до и после фильтра. Устройство для отвода воздуха служит для периодического отвода воздуха, скапливающегося в верхней части фильтра и представляет собой трубку с вентилем.
Принцип работы
Исходная вода поступает в фильтр под напором и проходит через слой катионита в направлении сверху вниз. При этом происходит умягчение воды путем обмена ионов кальция и магния на эквивалентное количество ионов натрия-катионитовой загрузки. Цикл работы фильтра состоит из следующих операций: умягчение, взрыхление, регенерация, отмывка. Рабочий цикл фильтра заканчивается, когда жесткость фильтра начнет превышать 0,1 мг-экв/л.
Продолжительность взрыхления 15-30 минут при интенсивности 3-4 л/м2.Взрыхление предназначено для устранения уплотнения катионита. Регенерация катионита проводится с целью обогащения его ионами натрия и производится 5-8%-ным раствором NaCl. После регенерации в направлении сверху вниз ионообменный материал отмывается от регенерационного раствора и продуктов регенерации.
Номенклатура и общая характеристика фильтров ФИПа I
| Обозначение
типоразмера |
Рабочее
давление, МПа |
Условный
диаметр фильтра, мм |
Высота фильтрующего
слоя, мм, не более |
Производительность,
м3/ч |
Масса
комплекта, кг |
| ФИПа I-0,5-0,6 Na | 0,4 | 500 | 1000 | 10 | 307 |
| ФИПа I-0,7-0,6 Na | 0,6 | 700 | 2000 | 10 | 620 |
| ФИПа I-1,0-0,6 Na | 0,6 | 1000 | 2000 | 20 | 1090 |
| ФИПа I-1,4-0,6 Nа | 0,6 | 1400 | 2000 | 46 | 1240 |
| ФИПа I-1,5-0,6 Nа | 0,6 | 1500 | 2000 | 50 | 1570 |
| ФИПа I-2,0-0,6 Na | 0,6 | 2000 | 2500 | 80 | 3100 |
| ФИПа I-2,6-0,6 Na | 0,6 | 2600 | 2500 | 130 | 4600 |
| ФИПа I-3,0-0,6 Na | 0,6 | 3000 | 2500 | 180 | 5270 |
| ФИПа I-3,4-0,6 Na | 0,6 | 3400 | 2500 | 220 | 6480 |
