Приборы защитного отключения ПЗР2. ПЗР-2-3-3 (ПЗР2-3-3) (Трехфазные)
ПЗР-2-3-3 (Трехфазные) представляют собой сложную программируемую электронную систему, размещенную в прочном металлическом корпусе. Монтируются на опоре или вводном щите. Включаются в разрыв фазного провода. Прибор обеспечивает защиту сетей от перегрузок, снижение коммерческих потерь, защиту от пожара, короткого замыкания в сети потребителя, а также защиту от хищения электроэнергии, снижает влияние потребителя на качество электроэнергии передаваемой по сети.
Применение прибора, для всех потребителей протяженной линии ВЛ 04 позволяет снизить перепад напряжения в начале и в конце линии, что улучшает условия эксплуатации электроприборов, повышает их надежность и долговечность. Приборы изготавливаются мощностью от 6А до 630А.
Стоимость: 6600 руб.
Технические характеристики |
|
| Максимальный рабочий ток сети Imax, не более, А | 10-25 40-80 100-630 |
| Номинальное напряжение сети, В | 380,+10%+15% |
| Номинальная частота тока сети, Гц | 50+0,2% |
| Ток срабатывания, А | 10,0-630,0+10% |
| Время выдержки при превышении максимального рабочего тока, с | 5±2% |
| Время паузы отключения, с | 180±10% |
| Номинальный отключающий дифференциальный ток, не более, мА | 30-100-4000 |
| Время отключения при отключающем дифференциальном токе, не более, с | 0,10 |
| Время отключения при превышении свыше 242±5%В, с | 0,1 |
| Напряжения срабатывания прибора при перенапряжениях в сети, В | 242+5% |
| Используемая мощность, не более, Вт | 0,5 |
| Габаритные размеры, не более, мм | от185Х150Х135 и более |
| Масса, кг | От 3,0-80,0 |

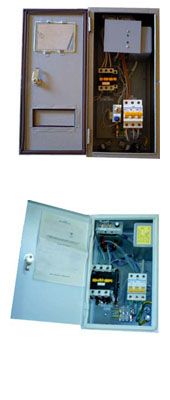

Устройство включает в себя автоматический выключатель, пускатель магнитный и блок управления, расположенные в металлическом корпусе. Устройство позволяет контролировать электросеть по следующим параметрам:
- потребляемый рабочий ток ;
- ток короткого замыкания;
- ток утечки.
Принцип действия устройства
В случае превышения потребителем лимита мощности, установленного техническими условиями на поставку электроэнергии, устройство переключает электроснабжение потребителя в периодический режим, состоящий из промежутка времени выдержки равного 5 с . и промежутка паузы отключения, равного 180 сек.. В этом режиме устройство будет работать до принятия потребителем мер по снижению мощности нагрузки. В случае возникновения в сети тока короткого замыкания или сверхтоков потребителя, срабатывает выключатель автоматический, и потребитель отключается.
В случае появлении в сети потребителя токов утечки, превышающих номинальный отключающий дифференциальный ток, устройство отключает потребителя от сети на 180 сек. После этого промежутка времени устройство включается, но при не устранении причин появления токов утечки он опять отключит потребителя. Данная функция используется как УЗО при настройке на ток утечки 30ма. Применение устройств позволяет снизить перегрузку электросети за счет контролирования превышения установленного лимита мощности, повышает пожаробезопасность за счет ограничения токовой перегрузки проводников, повышает электробезопасность, за счёт ограничения влияния на электросеть токов утечки, исключает потери электроэнергии от хищения посредством использования земли в качестве “ложного нуля” или другим подобным способом.
Устройства имеют световую индикацию:
- зеленый цвет индикатора свидетельствует о нормальном режиме энергопотребления;
- красный цвет индикатора – об отключении потребителя от электросети по превышению потребляемого тока;
- мигающий красный цвет индикатора – об отключении потребителя по току утечки (дифференциальному току);
- мигающий зеленый цвет индикатора – об отключении потребителя по перенапряжению;
- отсутствие свечения индикаторов – об отсутствии электроэнергии или отказе устройства.
