Взрывозащищенный насос ГНОМ 16-16 Ех

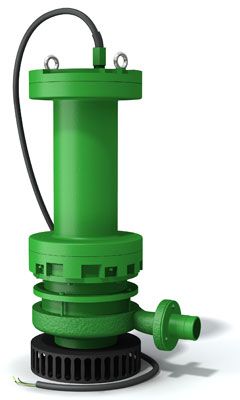

Взрывозащищённый передвижной центробежный электронасос типа ГНОМ 16-16 Ех предназначен для откачивания загрязненных грунтовых и производственных сточных вод температурой до 35 °С с рН=5-10, плотностью до 1100 кг/м3 плотностью твердых частиц не более 2500 кг/м3, содержащих механические примеси до 10 % по массе и максимальным размером до 5 мм, а также с примесями сырой нефти до 10 % по массе, в составе которой может быть до 3 % серы в несвободном состоянии и парафина до 7 %.
Допускается применение электронасоса, для откачивания в аварийных режимах среды, содержащей до 100% сырой нефти. Продолжительность пребывания, включая работу, в таких средах не более 5 часов в течение срока службы до капитального ремонта.

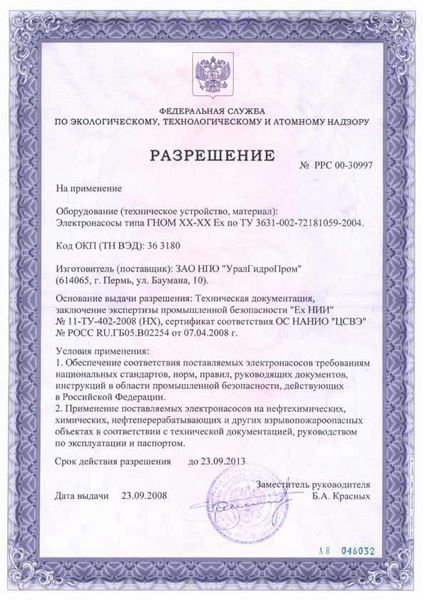

Электронасос соответствует взрывозащищенному электро-оборудованию группы II с взрывобезопасным уровнем взрыво-защиты, температурным классом ТЗ по ГОСТ Р 51330.0-99, видом взрывозащиты - взрывонепроницаемая оболочка подгруппы II В по ГОСТ Р 51330.1-99.
Маркировка взрывозащиты электронасоса 1ЕхdIIВТЗХ по ГОСТ Р 51330.0-99.
Электронасос допускается эксплуатировать во взрыво-опасных зонах, классов 1 и 2, опасных по парогазовоздушным смесям категорий IIА и IIВ групп Т1, Т2 и ТЗ по ГОСТ Р 51330.13-99 согласно главы 7.3 "Правил устройства электроустановок", изд. 6 1998 г. Климатическое исполнение и категория размещения электронасоса У* по ГОСТ 15150-69 при этом верхнее значение температуры окружающего воздуха не более плюс 40 °С.
Степень защиты от внешних воздействий IР68 ГОСТ 14254-80.
Модельный ряд
Взрывозащищенный насос ГНОМ 16-16 Ех, Взрывозащищенный насос ГНОМ 25-20 Ех
Технические характеристики |
|
| Потребляемая мощность | 2.2 кВт |
| Частота вращения | 3000 об/мин |
| Потребляемый ток | 4.8 А |
| КПД | 46 % |
| Масса | 80 кг |
| Подача | 16 м3/ч |
| Напор | 16 м |
| Подпор | не менее 0.4 м |

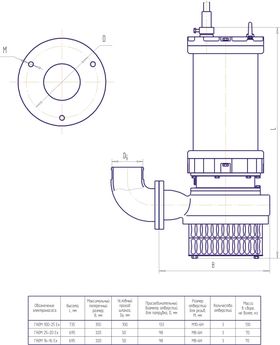

| Высота | 795 мм |
| Максимальный поперечный размер | 320 мм |
| Условный проход шланга | 50 мм |
| Присоединительный диаметр для патрубка отверстия | 98 мм |
| Размер отверстий для резьб | М 8-6Н |
| Количество отверстий | 3 |
