Трансформаторы серии ТСЗИ
Трансформаторы серии ТСЗИ предназначены для работы в электроустановках при необходимости преобразования электрической энергии в сетях промышленных зданий и городского коммунального хозяйства. В силу своих эксплуатационных характеристик трансформаторы ТСЗИ могут применяться и в частном секторе.

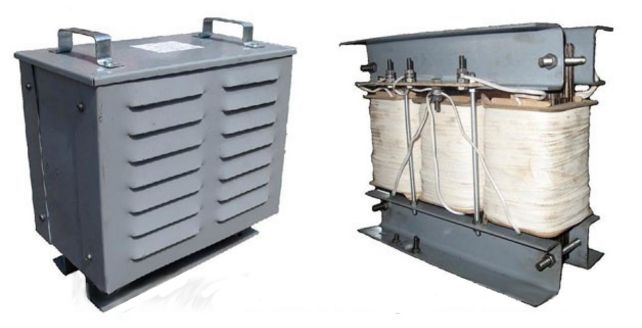

Трансформатор представляет собой электроустановку с естественным воздушным охлаждением в защищенном исполнении и состоит из магнитопровода, медных или алюминиевых обмоток и кожуха. При эксплуатации в нормальных условиях (климатическое исполнение трансформаторов предполагает их размещение в районах с умеренным климатом и перепадом температур) трансформаторы ТСЗИ могут долгое время работать с номинальной нагрузкой, т.к. имеют высокую надежность, требуют минимальных затрат на обслуживании.
Преимущества сухих трансформаторов:
· сухие трансформаторы безопасны, т.к не выделяют ядовитых газов в случае пожара;
· сухие трансформаторы не требуют частых осмотров;
· отсутствует необходимость контроля над состоянием трансформаторного масла;
· невозможна утечка трансформаторного масла или токсичных газов;
· силовые трансформаторы стойки к воздействию агрессивных внешних факторов, возникающих при каких-либо нарушениях нормальной работы сети.
Трансформаторы ТСЗИ имеют прекрасные эксплуатационные характеристики. Их качество, экономичность и простота в использовании в полной мере оценены потребителями.Трансформаторы серии ТСЗИ поставляемые Матик-электро обладают степенью защиты IP20, рассчитаны на частоту 50 и 60 Гц, КПД составляет 90%.
Основные технические характеристики трансформаторов ТСЗИ:
|
Обозначение, тип трансформатора |
Номинальная мощность, кВа |
Номинальное напряжение обмоток, В |
Частота, Гц |
Масса, кг |
Габаритные размеры, мм L, W, H |
|
|
Первичная, ВН |
Вторичная, НН |
|||||
|
ТСЗИ-1,6 |
1,6 |
380;220 |
100:220-127;42;36;24;12 |
50; 60 |
25,0 |
310х212х300 |
|
ТСЗИ-2,5 |
2,5 |
380;220 |
100:220-127;42;36;24;12 |
50; 60 |
27,0 |
310х212х300 |
|
ТСЗИ-4,0 |
4,0 |
380;220 |
100:220-127;42;36;24;12 |
50; 60 |
37,0 |
310х212х300 |
|
ТСЗИ-4,5 |
4,5 |
380;220 |
100:220-127;42;36;24;12 |
50; 60 |
44,0 |
310х242х365 |
|
ТСЗИ-5,0 |
5,0 |
380;220 |
100:220-127;42;36;24;12 |
50; 60 |
46,0 |
310х242х365 |
|
ТСЗИ-6,3 |
6,3 |
380;220 |
100:220-127;42;36;24 |
50; 60 |
49,0 |
310х242х365 |
|
ТСЗИ-10,0 |
10,0 |
380;220 |
100:220-127;42;36;24 |
50; 60 |
85,0 |
560х250х500 |
|
ТСЗИ-16,0 |
16,0 |
380;220 |
100:220-127;42;36;24 |
50; 60 |
139,0 |
600х275х500 |
|
ТСЗИ-20,0 |
20,0 |
380;220 |
100:220-127;42;36;24 |
50; 60 |
208,0 |
550х300х520 |
|
ТСЗИ-25,0 |
25,0 |
380;220 |
100:220-127;42;36;24 |
50; 60 |
250,0 |
550х300х520 |
|
ТСЗИ-30,0 |
30,0 |
380;220 |
100:220-127;42;36;24 |
50; 60 |
250,0 |
740х300х520 |
|
ТСЗИ-40,0 |
40,0 |
380;220 |
100:220-127;42;36;24 |
50; 60 |
280,0 |
980х360х520 |
|
ТСЗИ-50,0 |
50,0 |
380;220 |
100:220-127;42;36;24 |
50; 60 |
310,0 |
1020х360х530 |
|
ТСЗИ-63,0 |
63,0 |
380;220 |
100:220-127;42;36;24 |
50; 60 |
340,0 |
1020х360х530 |
|
ТСЗИ-100,0 |
100,0 |
380;220 |
100:220-127;42;36;24 |
50; 60 |
650,0 |
885x410x860 |
|
ТСЗИ-160,0 |
160,0 |
380;220 |
100:220-127;42;36;24 |
50; 60 |
860,0 |
1070x600x1050 |
|
ТСЗИ-250,0 |
250,0 |
380;220 |
100:220-127;42;36;24 |
50; 60 |
1250,0 |
1210x600x1180 |
