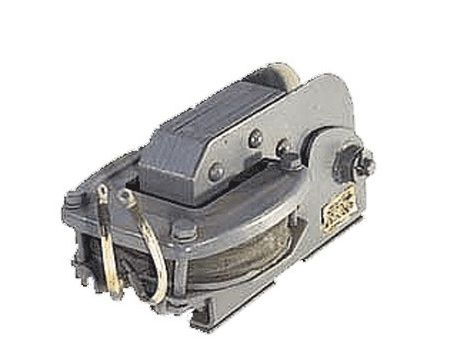

Тормозные электромагниты переменного тока серии МО-100; МО-200.
Электромагниты предназначены для дистанционного электропривода пружинных колодочных тормозов серии ТК.
Изготовляются на напряжение 220, 240,380,400, 415, 440 и 500 В для сетей однофазного переменного тока с частотой 50 или 60 Гц, рассчитаны на работу в прерывисто-продолжительном (ПВ = 100%) и повторно-кратковременном (ПВ = 40%) режимах.
Электромагниты, работающие в повторно-кратковременном режиме, допускают по нагреву до 1000 включений в час, а в прерывисто-продолжительном режиме до 300 включений в час.
Продолжительность цикла работы для режима ПВ = 40% не более 10 мин.
|
Тип электромагнита |
Номинальный угол поворота якоря, град a |
Номинальный момент электромагнита, H·м (кг·см) |
Потребляемая (полная) мощность, В·А |
Потребляемая (активная) мощность при втянутом якоре, Вт |
Момент массы якоря, H·м (кг·см) |
|||||
|
в момент включения |
при втянутом якоре |
|||||||||
|
ПВ 40% |
ПВ 100% |
ПВ 40% |
ПВ 100% |
ПВ 40% |
ПВ 100% |
ПВ 40% |
ПВ 100% |
|||
|
МО-100Б |
7,5 |
5,4 (55,0) |
2,9 (30,0) |
2000 |
1100 |
400 |
190 |
140 |
70 |
0,5 (5,0) |
|
МО-200Б |
5,5 |
39,2 (400,0) |
19,6 (200,0) |
6800 |
4000 |
1350 |
650 |
450 |
225 |
3,6 (36,0) |
Момент электромагнита гарантируется при напряжении не менее 0,85 номинального и угле поворота не более указанного в таблице, как в холодном, так и в нагретом состояниях электромагнита.
