Концевые выключатели серии КУ-701, 703,704, НВ-700, ВУ-700
Концевые выключатели серии КУ-700,НВ-700,ВУ-700 предназначены для коммутации цепей управления в крановых электроприводах. Выключатели имеют две независимые электрические цепи и могут работать как на переменном, так и на постоянном токе в повторно-кратковременном режиме.
Технические характеристики и режимы работы концевых выключателей серии КУ-701, 703, 704.
|
Марка |
Аналог |
Тип привода |
Фиксация |
|

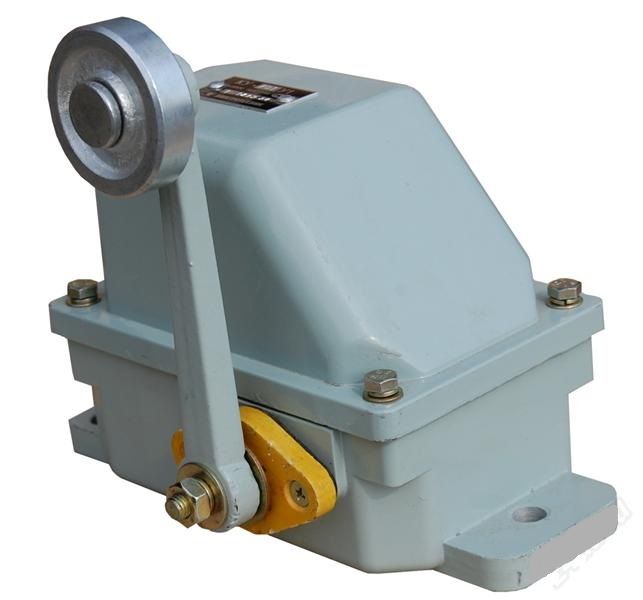

КУ-701 У1 |
ПП-741 |
Рычаг с роликом |
Самовозврат рычага |
|
КУ-703 У1 |
ПП-743 |
Груз с противовесом |
Фиксация в крайних положениях |
|

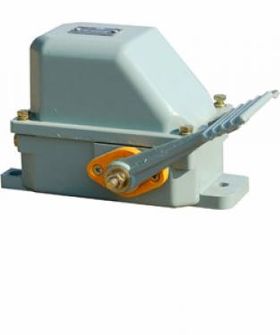

КУ-704 У1 |
ПП-744 |
Рычаг пластинчатый W-образный |
Фиксация в каждом положении |
|
Противовес с тросом для КУ-703 |
|||
|
КУ-706 |
ПП-746 |
Два рычага с роликами |
Фиксация в крайних положениях |
|

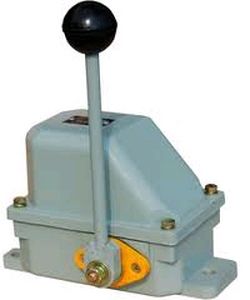

ВУ-701 |
ПР-741 |
Рукоятка (короткая) |
Фиксация в каждом положении |
|
ВУ-702 |
ПР-742 |
Рукоятка (длинная) |
Фиксация в каждом положении |
|
НВ-701 |
ПН-741 |
Педаль |
Самовозврат педали в нулевое положение |
|
НВ-702 |
ПН-742 |
Две педали |
Самовозврат педалей в нулевое положение |
|
Классификация привода |
||||
|
Марка |
Число рабочих положений |
Тип привода |
Фиксация |
Максимальная скорость привода м/мин |
|
КУ-701 |
3 |
Рычаг с роликом |
Самовозврат рычага |
150,00 |
|
КУ-703 |
2 |
Груз с противовесом |
Фиксация в крайних положениях |
не ограничена |
|
КУ-704 |
3 |
Рычаг пластинчатый W-образный |
Фиксация в каждом положении |
100,00 |
|
КУ-706 |
2 |
Два рычага с роликами |
Фиксация в крайних положениях |
300,00 |
|
НВ-701 |
2 |
Педаль |
Самовозврат педали в нулевое положение |
- |
|
НВ-702 |
3 |
Две педали |
Самовозврат педалей в нулевое положение |
- |
|
ВУ-701 |
3 |
Рукоятка |
Фиксация в каждом положении |
- |
|
ВУ-702 |
2 |
Рукоятка |
Фиксация в каждом положении |
- |
|
Допустимые токовые нагрузки и вес выключателей. |
||||||
|
Тип выключателя |
Ток продолжительного режима, А |
Включаемый ток, А |
Отключаемый ток, А |
Масса, кг |
||
|
Переменный, напряжение до 500В |
Постоянный, напряжение 110, 220, 440В |
Переменный, напряжение до 500В |
Постоянный, напряжение 110, 220, 440В |
|||
|
КУ 701 |
10 |
50 |
25 |
10 |
2,0/1,5/0,5 |
2,6 |
|
КУ 703 |
10 |
50 |
25 |
10 |
2,0/1,5/0,5 |
4,15(9,51) |
|
КУ 704 |
10 |
50 |
25 |
10 |
2,0/1,5/0,5 |
2,6 |
|
КУ 706 |
10 |
50 |
25 |
10 |
2,0/1,5/0,5 |
2,95 |
|
НВ 701 |
10 |
50 |
25 |
10 |
2,0/1,5/0,5 |
2,6 |
|
НВ 702 |
10 |
50 |
25 |
10 |
2,0/1,5/0,5 |
|
|
ВУ 701 |
10 |
50 |
25 |
10 |
2,0/1,5/0,5 |
2,8 |
|
ВУ 702 |
10 |
50 |
25 |
10 |
2,0/1,5/0,5 |
|
