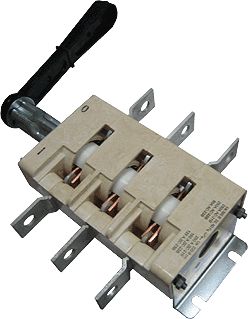

Рубильник ВР-32
Рубильники серии ВР32 предназначены для включения, пропускания и отключения переменного тока напряжением (номинальным) до 660 В, частоты (номинальной) 50 Гц и постоянного тока номинальным напряжением до 440 В в устройствах распределения электрической энергии.
|
Основные типы |
Номинал |
|
ВР-32-31 А 30220 |
100А |
|
ВР-32-31 В 31250 |
100А |
|
ВР-32-31 А 70220 |
100А |
|
ВР-32-31 В 71250 |
100А |
|
ВР-32-35 А 30220 |
250А |
|
ВР-32-35 В 31250 |
250А |
|
ВР-32-35 А 70220 |
250А |
|
ВР-32-35 В 71250 |
250А |
|
ВР-32-37 А 30220 |
400А |
|
ВР-32-37 В 31250 |
400А |
|
ВР-32-37 А 70220 |
400А |
|
ВР-32-37 В 71250 |
400А |
|
ВР-32-39 А30220 |
630А |
|
ВР-32-39 В 31250 |
630А |
|
ВР-32-39 А 70220 |
630А |
|
ВР-32-39 В 71250 |
630А |
Структуру условного обозначения рубильников серии ВР-32-Х1-Х2-Х3Х4Х4Х6Х7 следует читать следующим образом:
ВР - тип оборудования - выключатель-разъединитель
32 - номер серии
Х1 - обозначение номинально тока, где 31 - 100А, 35 - 250А, 37- 400А
Х2 - обозначение рукоятки управления, где А - несъёмная, В - съёмная
Х3 - обозначение числа полюсов и числа направлений, где 3 - трехполюсное исполнение с переключением на одно направление, 7 - трехполюсное исполнение с переключением на два направления
Х4 - обозначение наличия дугогасительных камер, где 0 - без дугогасительных камер, 1 - с дугогасительными камерами
Х5 - обозначение расположения плоскости присоединения внешних зажимов контактных выводов, где 2 - подключение производится перпендикулярно плоскости монтажа
Х6 - обозначение типа рукоятки ручного привода, где 2 - рукоятка сбоку, 5 - смещенная боковая рукоятка
Х7 - обозначение наличия вспомогательных контактов, где 0 - без дополнительных контактов
