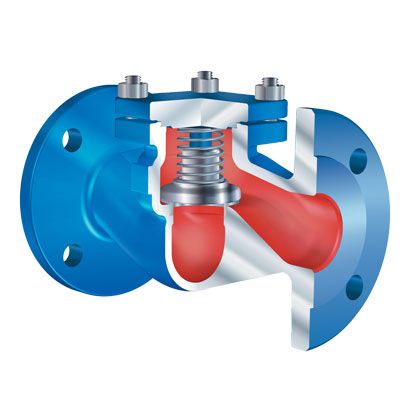

Ari armaturen - Обратный клапан ARI - CHECK VALVE
Описание:
Обратный клапан ARI-CHECK VALVE предотвращает
обратный отток среды в трубопроводе. Обратный клапан ARI-CHECK
VALVE имеет также угловое исполнение корпуса.
Поток среды создает давление под затвором (давление открытия – 0.1
бар) и приподнимает его. При понижении давления открытия затвор
закрывает обратный клапан. Среда поверх затвора больше не может
протечь обратно.
Области
применения:
промышленность, химическая промышленность, технические установки на
электростанциях, технические установки в больницах, технические
установки в зданиях, золоулавливающие установки, обогатительные
установки, паровые установки, кораблестроение, общее строительство
установок и оборудования, технологии производственных процессов,
промышленные установки с агрессивными средами
Среды:
пар,
газы, жидкости, техническая вода, агрессивные
среды
Варианты
исполнения:
Обратный клапан фланцевый ARI-CHECK VALVE;
Обратный клапан фланцевый ARI-CHECK VALVE угловая конструкция;
Обратный клапан фланцевый ARI-CHECK VALVE с наклонным штоком;
Обратный клапан приварной ARI-CHECK VALVE;
Обратный клапан приварной ARI-CHECK VALVE с наклонным штоком;
Номинальный диаметр:
DN15 - DN500;
Номинальное давление:
PN16-PN40;
Рабочая температура:
-60С … +450С.
Материал корпуса
обратного клапана ARI-CHECK VALVE:
Серый чугун - EN-JL1040 (EN-GJL-250, DIN EN
1561);
Ковкий чугун (чугун с шаровидным графитом) - EN-GS1049
(EN-GJSL-400-18U-LT, DIN EN 1563);
Литая сталь - 1.0619+N (GP240GH+N, DIN EN 10213);
Кованая сталь - 1.0460 (P250GH, DIN EN 10222-2);
Нержавеющая сталь - 1.4408 (GX5CrNiMo19-11-2, DIN EN 10213-4);
Виды присоединения:
фланцевое;
приварное (под приварку);
Дополнительные особенности обратного клапана
ARI-CHECK VALVE:
Цельный затвор из нержавеющей стали;
Цельное седло из нержавеющей стали;
Возвратная пружина из нержавеющей стали;
Прецизионное направление затвора.
