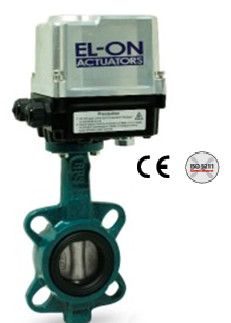

Дисковый затвор с электроприводом BPS 2303E (Швеция), поворотный
Модель BPS 2303E DN 40-300
Корпус - чугун, фланцы PN 16/10. Уплотнение EPDM
Описание
-Затвор
поворотный дисковый межфланцевый c электроприводом, корпус – чугун,
фланцы PN 16/10.
-Электропривод соответствует стандарту ISO5211-DIN
3337
-Встроенный обогреватель, ручной привод и индикатор
положения
-4 концевых выключателя, из которых 2 дополнительные
-Фланцы соответствуют стандартам EN 1092-1 type II
form B-PN 16/10
-Уплотнение EPDM имеет внутреннее армирование.
-Вафельный тип присоединения
-Втулка штока из PTFE.
-Диск из нержавеющей стали AISI 316.
-Гладкая поверхность диска снижает его трение о
резиновое уплотнение.
Технические характеристики поворотных затворов с электроприводом
-Max.
давление -16 bar (DN 40-300)
-Диапазон температур -15°C-120°C
Материал
-Корпус -
чугун GG25
-Диск - сталь AISI 316 (CF 8M)
-Шток - сталь AISI 416
-Крышка - чугун GGG40
-Прокладка (уплотнение) - резина EPDM
-Уплотнение штока - PTFE
-O-ring - резина EPDM
-Болты - оцинкованная сталь A2
-Рукоятка - Алюминий
Дисковый затвор с
электроприводом, варианты исполнения
-Корпус
из ковкого чугуна
-Фланцевое исполнение
-Электропривод
-Уплотнение из NBR, FKM, PTFE
Обслуживание
-Не требует специального
обслуживания
-Заменяемые уплотнения
-Рекомендуется проводить профилактические
работы
Технические характеристики электрического привода для затворов DN 40-DN 80
Технические характеристики электрического привода для затворов DN 80-DN 300 |
|
Mv- Крутящий момент
OT- Время срабатывания
D - Размер (диаметр)
отверстий
TA-Количество мануальных
поворотов
Электроснабжение AC/DC
110/220 VAC 1 Ph, 220/380/440/460 VAC3 Ph, 24 V
Рабочий цикл ВКЛ/ВЫКЛ
ED 100% (Max. 30 min)
Рабочий цикл регулирования
ED 70% (Max
1600 starts/h-starts/s)
Концевые выключатели
2 на окрытие и закрытие
Дополнительные концевые выключатели 2 на окрытие и закрытие
Угол открытия
0° - 90° ±10%
Индикатор положения
Оптический
Ручное управление
Маховиком через
редуктор
Локальный обогреватель
с защитой от образования конденсата
Ввод кабеля
3 x PF 3/4”
Температура окружающей среды
-20°C ~ +70°C
Механический стопор
2х Регулируемый винт
Клеммная колодка
Горизонтальная,пружинный зажим
Защита от вибрации
X Y Z 10G, 0,2 –
34Hz, 30 min.
