Запорная арматура
Задвижка чугунная МЗВ (Россия)
Модель - МЗВ
Задвижки с обрезиненным
клином невыдвижным шпинделем фланцевые чугунные МЗВ-1,0; МЗВ-1,6.
По устойчивости к воздействию температуры и влажности окружающего
воздуха соответствуют климатическому исполнению УХЛ категории
размещения 3 ГОСТ 15150. Задвижки соответствуют требованиям:
- ГОСТ 5762;
- ТУ 3721-014-03219029-2004 – МЗВ-1,0;
- ТУ 3721-015-03219029-2004 – МЗВ-1,6.
Назначение задвижки с
обрезиненным клином МЗВ
Запорное устройство на трубопроводах холодной воды при температуре
до 40°С и давлении 1,0 МПа (МЗВ-50, 80, 100, 150, 200,
300).
Основные преимущества
задвижек МЗВ:
-высокая надежность (наработка на отказ-до 1000 циклов);
-малый крутящий момент (до 8 кг/см);
-безсальниковое уплотнение шпинделя;
-возможность безколодезной врезки в
трубопроводы.

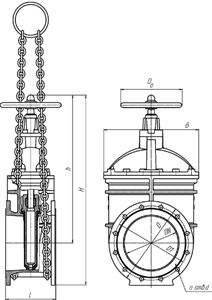

Техническое описание
чугунной задвижки МЗВ
Размеры указаны в
миллиметрах
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
