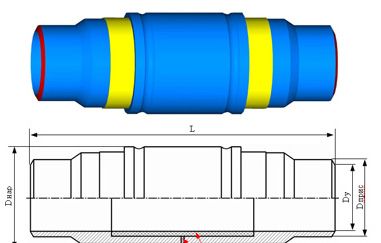

Трубопроводные изолирующие соединения ТИС
Трубопроводные изолирующие соединения для газового хозяйства применяются для изолирования концов участков подземных, наземных, подводных трубопроводов, транспортирующих газ, защищаемых от электрохимической коррозии методами катодной защиты.
Стоимость: 5790 руб.
В отличие от применяемых в подобных случаях согласно ГОСТ 25660-83 изолирующих фланцев с электроизолирующими элементами (прокладками, втулками) трубопроводные изолирующие соединения типа ТИС ГХ, благодаря достаточной протяжённости изолирующего участка (несколько калибров), позволяют исключить утечки защитного тока через электропроводящую среду (каковым является газ с присутствием конденсата) в контактирующие с грунтом элементы (оборудование, ввод в здания, бетонные основания, неизолированные участки трубопроводов и др.).
Конструкция ТИС ГХ исключает возможность несанкционированного нарушения герметичности трубопровода, ввиду отсутствия разъемных соединений. Неоспоримое преимущество ТИС ГХ - изделия не требуют обслуживания в отличии от изолирующих фланцевых соединений.
| Обозначение | Dу
мм |
Dприс.
Мм |
PN
МПа (кгс/см2) |
L
мм |
| ТИС-25х16М ГХ | 25 | 32 | 1,6(16) | 200 |
| ТИС-32х16М ГХ | 32 | 40 | 1,6(16) | 200 |
| ТИС-40х16М ГХ | 40 | 48 | 1,6(16) | 200 |
| ТИС-50х16М ГХ | 50 | 57 | 1,6(16) | 300 |
| ТИС-65х16М ГХ | 65 | 76 | 1,6(16) | 300 |
| ТИС-80х16М ГХ | 80 | 89 | 1,6(16) | 300 |
| ТИС-100х16М ГХ | 100 | 108 | 1,6(16) | 300 |
| ТИС-150х16М ГХ | 150 | 159 | 1,6(16) | 400 |
| ТИС-200х16М ГХ | 200 | 219 | 1,6(16) | 400 |
| ТИС-250х16М ГХ | 250 | 273 | 1,6(16) | 500 |
| ТИС-300х16М ГХ | 300 | 325 | 1,6(16) | 500 |
