Ari armaturen - ARI-FABA Long Life LA - Клапан запорный сильфонный с удлиненным штоком
Описание:

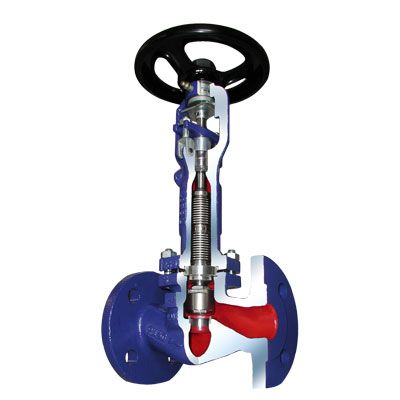

Клапан запорный сильфонный ARI-FABA Long Life
LA с удлиненным штоком предназначен для перекрытия и/или
дросселирования рабочей среды в трубопроводе. Специальная
конструкция штока и крышки клапана позволяет устанавливать клапан в
пульсирующих, турбулентных потоках, сразу после колен, переходников
и пр. Функции клапана могут быть расширены с помощью различных
вариантов исполнения затвора клапана.
Области применения:
промышленность, технические установки на
электростанциях, золоулавливающие установки, технологии
производственных процессов, газоснабжение, обогатительные
установки, вакуумные установки, технические установки с
использованием горячей воды, установки с маслами-теплоносителями,
общее строительство установок и оборудования.
Среды:
пар, газы, горячая вода, масла - теплоносители,
техническая вода, вакуум, aммиак.
Варианты исполнения:
Клапан запорный сильфонный фланцевый ARI-FABA
Long Life LA;
Клапан запорный сильфонный фланцевый с наклонным штоком (Y -
образный) ARI-FABA Long Life LA;
Клапан запорный сильфонный приварной с наклонным штоком (Y -
образный) ARI-FABA Long Life LA.
Номинальный диаметр:
DN15
- DN400;
Номинальное давление:
PN25, PN40;
Рабочая температура:
-60С … +450С.
Материал корпуса клапана
запорного сильфонного ARI-FABA Long Life LA с удлиненным штоком:
Литая сталь - 1.0619+N (GP240GH+N, DIN EN
10213);
Кованая сталь - 1.0460 (P250GH, DIN EN 10222-2);
Виды присоединения:
фланцевое; под приварку;
Варианты исполнения затворов клапана
запорного сильфонного ARI-FABA Long Life LA:
Запорный затвор с конической посадочной поверхностью;
Запорный затвор с конической посадочной поверхностью
стеллитированный;
Регулирующий затвор (дросселирующий) с конической посадочной
поверхностью;
Регулирующий затвор (дросселирующий) с мягким уплотнением из PTFE +
25% графита, максимальная рабочая температура +200С;
Невозвратно - запорный дросселирующий (плавающий регулирующий)
затвор с конической посадочной поверхностью и обратной пружиной;
Затвор разгруженный по давлению;
Дополнительные особенности клапана
запорного сильфонного ARI-FABA Long Life LA:
Сильфон с двойной стенкой;
Сильфон находится вне зоны прохождения потока среды;
Откидные болты и крышка сальника с нажимной гильзой;
Шток с мелкой резьбой;
Cмазочный ниппель в качестве установочного винта;
Теплоотводная дугообразная крышка;
Шток с сильфонным уплотнением;
Предохранительный сальник;
Разъемное индикаторное приспособление в серийном исполнении;
Неподнимающийся маховик;
Разъемная защита от перекручивания для всех диаметров;
Шток с внешней ходовой резьбой;
Шток с накатанной резьбой;
Дугообразная крышка из чугуна с шаровидным
графитом.
