Ari armaturen - ARI-FABA -Supra I - Клапан запорный сильфонный
Описание:

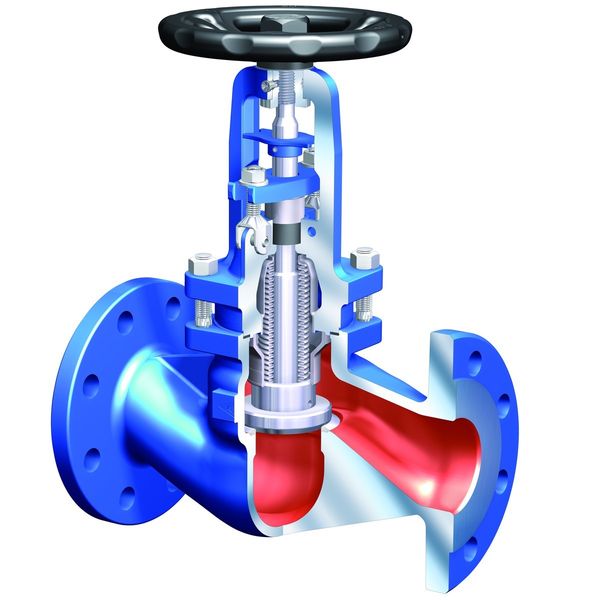

Клапан запорный сильфонный ARI-FABA -Supra I
предназначен для перекрытия и/или дросселирования рабочей среды в
трубопроводе. Сильфонное уплотнение клапана имеет дополнительную
защиту в виде стального кожуха. Функции клапана могут быть
расширены с помощью различных вариантов исполнения затвора
клапана.
Области применения:
промышленность, химическая промышленность,
технические установки на электростанциях, промышленные установки с
агрессивными средами, золоулавливающие установки, технологии
производственных процессов, газоснабжение, паровые установки,
обогатительные установки, вакуумные установки, отопительные
установки, установки с маслами-теплоносителями, общее строительство
установок и оборудования.
Среды:
агрессивные среды, пар, газы, горячая вода, масла -
теплоносители, aммиак, вакуум, другие аналогичные
среды.
Номинальный диаметр:
DN15
- DN400;
Номинальное давление:
PN25, PN40;
Рабочая температура:
-60С … +450С.
Технические особенности
запорного сильфонного клапана ARI-FABA -Supra I:
Материал корпуса клапана запорного сильфонного
ARI-FABA -Supra I:
Литая сталь - 1.0619+N (GP240GH+N, DIN EN 10213);
Кованая сталь - 1.0460 (P250GH, DIN EN 10222-2);
Нержавеющая сталь - 1.4408 (GX5CrNiMo19-11-2, DIN EN 10213-4);
Нержавеющая сталь - 1.4581 (GX5CrNiMoN19-11-2, DIN EN 10213-4);
Виды присоединения клапана запорного
сильфонного ARI-FABA -Supra I:
фланцевое; под приварку;
Варианты исполнения затворов клапана
запорного сильфонного ARI-FABA -Supra I:
Запорный затвор с конической посадочной поверхностью;
Запорный затвор с конической посадочной поверхностью
стеллитированный;
Затвор с мягким уплотнением из PTFE + 25% графита, максимальная
рабочая температура +200С;
Регулирующий затвор (дросселирующий) с конической посадочной
поверхностью;
Регулирующий затвор (дросселирующий) с мягким уплотнением из PTFE +
25% графита, максимальная рабочая температура +200С;
Затвор разгруженный по давлению;
Клапан запорный сильфонный фланцевый ARI-FABA -Supra I с затвором
разгруженным по давлению устанавливается таким образом, что бы
поток среды был направлен на затвор. Направление течение потока
указывается стрелкой корпусе клапана.
Принцип действия затвора
разгруженного по давлению на запорном клапане ARI-FABA -Supra I:
При вращении маховика запорного клапана против часовой
стрелки на затворе клапана приподнимается золотник с основного
корпуса разгруженного затвора. В результате среда проходит сквозь
затвор и выравнивает давление с обеих сторон затвора. После
выравнивания давления в пределах необходимого значения (смотрите
инструкцию) клапан можно открыть вращением маховика с обычным
усилием.
Разгруженный затвор максимально эффективен только в замкнутых
системах.
Если система незамкнута выравнивание давления становится
невозможным. Если выравнивание давления занимает слишком много
времени из-за влияния объема трубопровода, необходимо наличие
байпаса вокруг клапана или иные мероприятия для ускорения процесса
разгрузки.
Дополнительные особенности клапана
запорного сильфонного ARI-FABA -Supra I:
Сильфон с двойной стенкой;
Сильфонное уплотнение приваренное к крышке клапана;
Сильфонное уплотнение выдерживает 10 000 циклов "открыто-закрыто";
Общепромышленное исполнение - защитный стальной кожух вокруг
сильфона;
Исполнение для химической промышленности - сильфон расположен в
потоке среды;
Вспомогательное обратное уплотнение штока клапана;
Углубленное камерное расположение уплотнения корпуса;
Затвор со скошенным седлом;
Шток с внешней ходовой резьбой;
Шток с накатанной резьбой;
Комплектация пневмоприводом;
Предохранительный сальник с крышкой;
Дополнительное оборудование клапана
запорного сильфонного ARI-FABA -Supra I:
Концевые выключатели;
Защитный кожух для предотвращения несанкционированного
использования;
Цепное колесо с цельным штоком;
Цепное колесо с раздельный штоком;
Удлинитель штока с цельным штоком;
Удлинитель штока с раздельным штоком;
Плоский смазочный ниппель / фиксирующее устройство / Ограничитель
хода только в исполнении с цельным штоком;
Пневмопривод ARI-FA (c цельным штоком).
