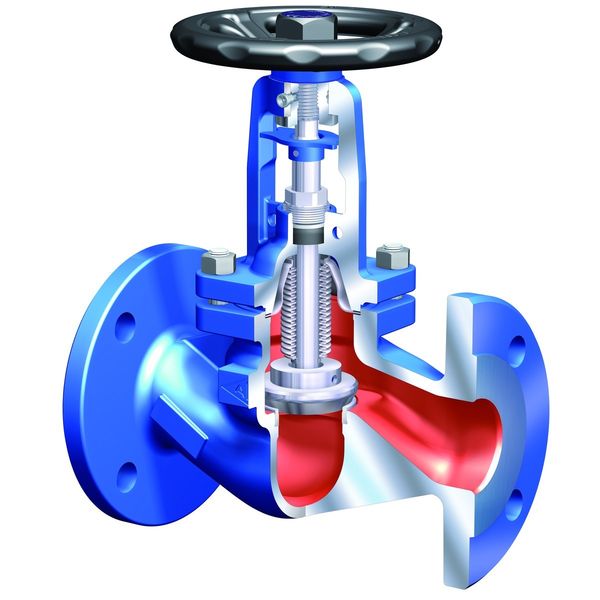

Ari armaturen - ARI-FABA -PLUS - Клапан запорный сильфонный
Описание
Клапан запорный сильфонный ARI-FABA -PLUS предназначен для
перекрытия и/или дросселирования рабочей среды в трубопроводе.
Функции клапана могут быть расширены с помощью различных вариантов
исполнения затвора клапана.
Области
применения:
промышленность, химическая промышленность, технические установки на
электростанциях, технические установки в больницах, промышленные
установки с агрессивными средами, золоулавливающие установки,
технологии производственных процессов, газоснабжение, паровые
установки, обогатительные установки, вакуумные установки,
отопительные установки, технические установки в зданиях, установки
с маслами-теплоносителями, общее строительство установок и
оборудования
Среды:
агрессивные среды, пар, газы, горячая вода, масла -
теплоносители, техническая вода, aммиак, вакуум, другие аналогичные
среды.
Номинальный диаметр:
DN15
- DN400;
Номинальное давление:
PN16 - PN40;
Рабочая температура:
-60С … +450С.
Материал корпуса клапана
запорного сильфонного ARI-FABA -PLUS :
Серый
чугун - EN-JL1040 (EN-GJL-250, DIN EN 1561);
Ковкий чугун (чугун с шаровидным графитом) - EN-GS1049
(EN-GJSL-400-18U-LT, DIN EN 1563);
Литая сталь - 1.0619+N (GP240GH+N, DIN EN 10213);
Кованая сталь - 1.0460 (P250GH, DIN EN 10222-2);
Нержавеющая сталь - 1.4408 (GX5CrNiMo19-11-2, DIN EN 10213-4);
Нержавеющая сталь - 1.4581 (GX5CrNiMoN19-11-2, DIN EN 10213-4);
Виды присоединения клапана запорного
сильфонного ARI-FABA -PLUS ::
фланцевое; под приварку;
Варианты затворов клапана запорного
сильфонного ARI-FABA -PLUS:
Запорный затвор с конической посадочной поверхностью;
Запорный затвор с конической посадочной поверхностью
стеллитированный;
Затвор с мягким уплотнением из PTFE + 25% графита, максимальная
рабочая температура +200С;
Невозвратно - запорный затвор (плавающий) с конической посадочной
поверхностью и обратной пружиной, давление срабатывания 0.1 Бар;
Регулирующий затвор (дросселирующий) с конической посадочной
поверхностью;
Регулирующий затвор (дросселирующий) с мягким уплотнением из PTFE +
25% графита, максимальная рабочая температура +200С;
Невозвратно - запорный дросселирующий (плавающий регулирующий)
затвор с конической посадочной поверхностью и обратной пружиной;
Затвор разгруженный по давлению;
Шлицевой затвор;
Дополнительные особенности клапана
запорного сильфонного ARI-FABA -PLUS:
Сильфон с двойной стенкой;
Затвор с конической посадочной поверхностью;
Шток с мелкой резьбой;
Утопленный смазочный ниппель;
Утопленное фиксирующее устройство;
Дугообразная крышка из чугуна с шаровидным графитом;
Теплоотводная дугообразная крышка;
Упрощенный монтаж концевых выключателей;
Предохранительный сальник;
Индикатор положения в стандартном исполнении;
Неподнимающийся маховик;
Разъемная защита от перекручивания для всех диаметров;
Шток с внешней ходовой резьбой;
Шток с накатанной резьбой;
Дополнительное оборудование клапана
запорного сильфонного ARI-FABA -PLUS:
Концевые выключатели;
Защитный кожух для предотвращения несанкционированного
использования;
Цепное колесо;
Удлинитель штока;
Утопленный смазочный ниппель / фиксирующее устройство /
ограничитель хода.
