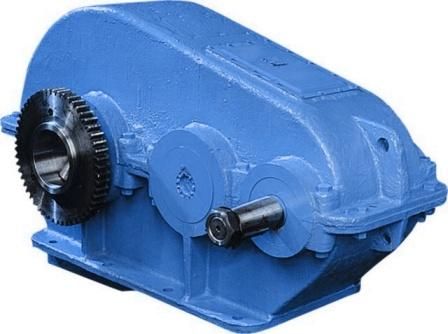

Редукторы цилиндрические РМ
Условия применения редукторов
- работа в повторно-кратковременном режиме, т.е. при переменных нагрузках с периодическими остановками; допускается их длительная работа с постоянной нагрузкой;
- работа при нагрузке одного направления и реверсивной;
- вращение валов в любую сторону с частотой вращения входного вала не более 1500 об/мин. и окружной скоростью не более 12 м/сек.;
- атмосферa типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/куб.м.
- климатические исполнения: У, Т для категории размещения 1...3 и климатические исполнения УХЛ и О для категории размещения 4 по ГОСТ 15150-69.
| n | PБmax | PТmax | Pмmax | PБmax | PТmax | Pмmax | PБmax | PТmax | Pмmax | PБmax | PТmax | Pмmax |
| РМ-250 | РМ-350 | РМ-400 | РМ-500 | |||||||||
| 600 | 3,1 | 24,0 | 19,1 | 3,8 | 24,0 | 18,4 | 3,3 | 27,0 | 24,90 | 4,3 | 23,5 | 21,3 |
| 750 | 2,9 | 22,0 | 17,6 | 3,5 | 22,5 | 16,9 | 3,0 | 25,5 | 23,60 | 4,0 | 22,0 | 19,6 |
| 1000 | 2,6 | 20,5 | 16,0 | 3,1 | 20,0 | 16,0 | 2,7 | 22,5 | 21,65 | 3,5 | 19,5 | 17,7 |
| 1250 | 2,4 | 19,0 | 15,0 | 2,9 | 18,5 | 14,0 | 2,5 | 22,0 | 20,25 | 3,2 | 18,0 | 16,4 |
| 1500 | 2,4 | 18,5 | 14,2 | 2,9 | 17,5 | 13,7 | 2,3 | 21,0 | 20,1 | 3,0 | 17,0 | 16,45 |
| РМ-650 | РМ-750 | РМ-850 | РМ-1000 | |||||||||
| 600 | 4,5 | 114 | 113 | 6,7 | 105 | 113,3 | 14,0 | 150 | 163,2 | 13,0 | 176 | 199,0 |
| 750 | 4,3 | 110 | 106,3 | 6,3 | 97,5 | 105,0 | 13,0 | 137 | 152,2 | 12,0 | 164 | 184,3 |
| 1000 | 3,8 | 96,0 | 97,6 | 5,5 | 88,5 | 96,1 | 11,5 | 124 | 137,8 | 10,5 | 150 | 168,2 |
| 1250 | 3,35 | 90,5 | 91,0 | 5,0 | 81,5 | 89,7 | 10,5 | 119 | 127,8 | 10,0 | 134 | 157,0 |
| 1500 | 3,1 | 86,5 | 89,0 | 4,6 | 79,0 | 89,2 | 9,9 | 111 | 124,4 | 9,1 | 128 | 154,0 |
- n - частота вращения входного вала, об/мин
- PБmax - максимально допустимая консольная нагрузка на входном валу, кН;
- PТmax - максимально допустимая консольная нагрузка на выходном валу, кН;
- PMmax - максимально допустимая консольная нагрузка на выходном валу в виде части зубчатой муфты, кН.
