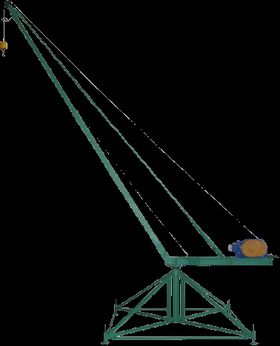

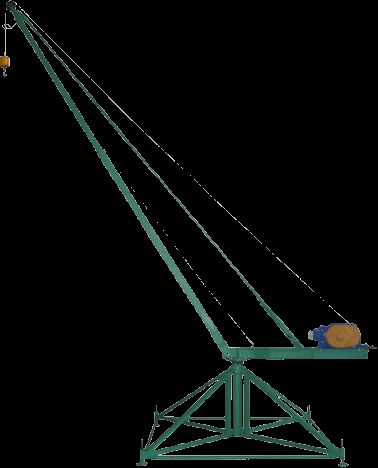

Кран стреловой поворотный КСП-320 «МАСТЕР» Грузоподъемность не более 320 кг
Устанавливается на земле или перекрытиях зданий и сооружений и предназначен для подъема/спуска и горизонтального перемещения по окружности различных строительных материалов и оборудования.
- Кран полностью разборный, собственный вес отдельных элементов не превышает 50 кг. Это позволяет легко устанавливать его на кровлю силой двух человек без до-полнительного использования грузоподъемной техники.
- Имеет надежный тормоз - электромагнитный нормаль-нозамкнутый, входит в состав электродвигателя. Приборы и устройства безопасности – конечный выключатель ограничения высоты подъема груза, отключение от электросети при перегрузке механизма подъема груза.
- Допускается эксплуатация крана при температуре ок-ружающей среды не выше плюс 40°С и не ниже минус 40°С и влажности 80% пли плюс 20°С.
- В части климатических факторов кран соответствует исполнению У2 по ГОСТ 15150 (кран должен быть защищен от воздействия атмосферных осадков).
- Кран удобен в работе и прост в техническом обслуживании
- Кран «Мастер» состоит из следующих основных узлов и деталей: рамы 3, лебедки 1, ног 6, верхней стрелы 5 и нижней стрелы 4, колонны 2, стяжки 7 и укосины 8, крюковой подвески 11.
- Сборочные единицы крана крепятся между собой стандартными крепежными изделиями и деталями, входящими в комплектацию крана (21 – 46).
- Устойчивость крана во время эксплуатации обеспечивается контргрузами 20 в количестве 6 штук.
- Колонна 2, ноги 6 и стяжки 10 образуют единую платформу.
- К раме крепится лебедка. На щеке лебедки закреплен электрический пульт. От пульта отходят два кабеля с кнопочным тельферным постом 53 и микро-выключателем.
- Кран является грузоподъемным механизмом, который монти-руется непосредственно на месте эксплуатации. Площадка, на которой установлен кран, должна иметь уклон не более 3°. Если уклон больше, то кран необходимо выставить при помощи домкратов 51.
- Кран не допускается эксплуатировать во взрыво-опасных и пожароопасных средах, а также для подъ-ема и перемещения людей, ядовитых веществ, жидкого и раскаленного металла.
Технические характеристики |
|
| Грузоподъемность, кг, не более | 320/td> |
| Высота подъема, м при установке на земле | до 4 |
| Высота подъема, м при установке на перекрытии | до 60 |
| Диаметр каната, мм | 5.6 |
| Масса лебедки, кг | 55 |
| Масса контргрузов, кг | 390 |
| Масса крана без противовесов, кг | 240 |
| Общая масса, кг | 630 |
| Вылет стрелы, м | 2.65 |
| Угол поворота, град | 360 |
| Напряжение и частота электрического тока силовой цепи (В/Гц) | 380/50 |
| Напряжение и частота электрического тока цепи управления (В/Гц) | 220/50 |
| Место управления | с пола,перекрытия |
| Режим работы/класс нагружения по ГОСТ 25835 | 3М/В3 |
| Способ управления механизмом подъема | электрический |
| Способ управления механизмом поворота стрелы | ручной |
| Скорость подъема, м/мин | 22 |
