Блоки сопряжения NAMUR




Блок сопряжения предназначен для питания индуктивныхемкостныхгерконовых бесконтактных взрывозащищённых выключателей (датчиков) с видом взрывозащиты PO Ex ia ma I Ma X / 0Ex ia ma IIC T4/T6 Ga X и 1Ex ia ma IIC T4/T6 Gb X и для преобразования слаботочного аналогового сигнала, поступающего от датчика, в сигнал реле для управления исполнительными устройствами промышленной автоматики.

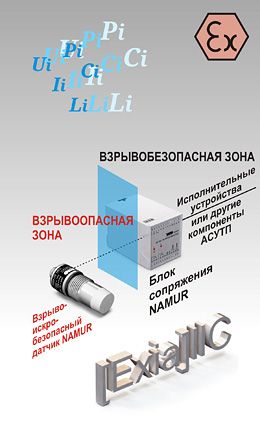

При использовании во взрывоопасной зоне датчик подключается к системе управления через блок сопряжения, размещаемый вне взрывоопасной зоны.


Заказать

 Блок сопряжения обеспечивает:

  • -Гальваническую развязку датчика с исполнительным устройством.
  • -Преобразование слаботочного сигнала датчика в выходной сигнал реле для управления исполнительным устройством с одновременной индикацией замкнутого состояния выхода.
  • -Инверсию состояния выхода канала установкой перемычки между контактами.
  • -Контроль исправности датчика и линии связи с датчиками (короткое замыкание, обрыв провода).
  • -Световую индикацию и размыкание выхода канала при обнаружении неисправности.
  • -Формирование обобщенного сигнала "АВАРИЯ" и размыкание контактов аварийного канала при неисправности в рабочем канале.
  • -Вместо датчика на вход блока сопряжения можно подключить механический контакт (контактный датчик) в комплекте с резисторным модулем (R1 = 1...2,2кОм; R2=10...22кОм при R1/R2 = 1/10).

Блок сопряжения относится к связанному электрооборудованию с видом взрывозащиты "искробезопасная электрическая цепь" со стороны подключения датчика и имеет маркировку взрывозащиты [Exia]IIС согласно ГОСТ Р 51330.0-99 "Электрооборудование взрывозащищенное. Часть 0. Общие требования." и ГОСТ Р 51330.10-99 "Электрооборудование взрывозащищенное. Часть II. Искробезопасная электрическая цепь i".

Искробезопасность обеспечивается применением токоограничительных резисторов, ограничивающих ток в искробезопасной цепи до 9 мА, и тремя стабилитронами типа включенными параллельно искробезопасной цепи и ограничивающими напряжение в искробезопасной цепи до 9 В. Для гальванической развязки питания от искробезопасной цепи применен неповреждаемый трансформатор с предохранителями (вставками плавкими) по первичной цепи питания и по вторичной цепи питания, включенным последовательно с токоограничительным резистором.

Варианты исполнений:

  • -Номинальное напряжение питания 24 В DC, 110 В АС, 220 В АС
  • -Количество подключаемых датчиков 1...4
  • -Количество электронных выходов 1...4
  • -Количество релейных выходов 1...4
