Датчики уровня жидкости и сыпучих материалов
Магниточувствительные поплавковые датчики уровня
Магниточувствительные поплавковые датчики уровня — самый простой вариант автоматизации управления уровнем, служат для контроля и поддержания уровня в резервуарах с различными жидкостями.

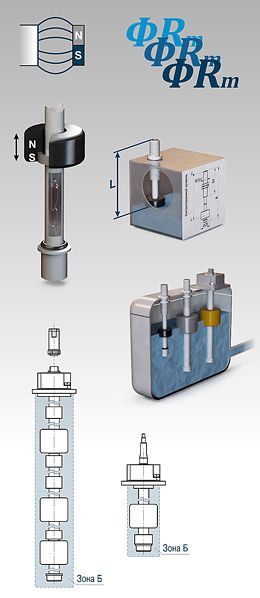

Поплавковый датчик уровня состоит из направляющей, поплавка со встроенным магнитом, присоединительного кабеля и светодиодного индикатора (при необходимости). Принцип работы поплавкового датчика прост: поплавок с магнитом внутри, свободно движется по вертикальной трубке (направляющей) в соответствии с уровнем жидкости. Как только жидкость поднимается до намеченной точки, происходит контакт магнита с закрепленным выше герконом. Число герконов и соответственно число контролируемых уровней может достигать семи.
Варианты исполнения поплавковых датчиков уровня жидкости ТЕКО:
|
Серия |
DUG1 |
DUG2 |
ZDU (Zсм) |
|
Кол-во контролируемых уровней |
1 |
до 7 |
|
|
Максимальный уровень, мм |
1400 |
1500 |
|
|
Материал корпуса |
Д16Т |
Л63 |
Возможны
различные
|
|
Минимальное расстояния между уровнями, мм |
- |
40 |
|
|
Рабочая температура, °C |
-40°C…+80°С |
-60°C…+125°С |
|
|
Пример датчика |
|||
DUG1 и DUG2 — серийные одноуровневые датчики. Уровень срабатывания можно регулировать в пределах ±15 мм. Серия DUG2 разработана специально для эксплуатации в диапазоне рабочих температур –60…+125 °С и в химически агрессивных средах.
Датчики типа ZDU и Zсм изготавливаются по индивидуальным заказам и обеспечивают:
· до семи контролируемых уровней;
· минимальный контролируемый уровень 25 мм, максимальный — 1500 мм;
Для работы в контакте с легковоспламеняющимися агрессивными жидкостями рекомендуем датчики из нержавеющей стали MS DUG2S-N-0,3-C.
