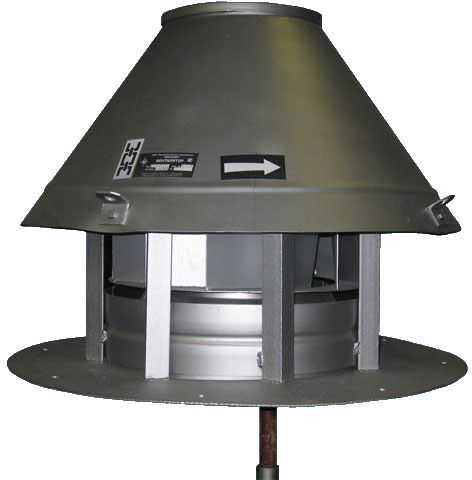

Вентиляторы радиальные крышные ВКР
Вентиляторы эксплуатируются в условиях умеренного (У) и тропического (Т) климата первой категории размещения по ГОСТ 15150. Вентиляторы могут эксплуатироваться в сейсмически опасных зонах. Температура окружающей среды от -40°С до +40°С (45°С для вентиляторов тропического исполнения). Температура среды, перемещаемой вентиляторами до 50°С. Содержание липких веществ, волокнистых материалов, а также пыли и других твердых примесей в количестве не более 100 мг/м3.
Общие сведения
- низкого давления
- одностороннего всасывания
- количество лопаток – 12.
Назначение
Для систем вытяжной вентиляции промышленных и общественных зданий. Устанавливаются на кровлях.
Варианты изготовления
ТУ 4861-014-00270366-97
- общего назначения из углеродистой стали (С)
- коррозионностойкие из нержавеющей стали (К1).
ТУ 4861-021-00239706-99
- взрывозащищенные из разнородных металлов (Р1)
- взрывозащищенные коррозионностойкие из нержавеющей стали (РК1)
- взрывозащищенные из алюминиевых сплавов (К3).
| Типоразмер вентилятора | Конструктивное исполнение | Типоразмер двигателя | Мощность, кВт | Частота вращения, мин-1 | Производительность, 103 м3/ч | Максимальное статическое давление, Па | Масса, кг |
| ВКР 4.1С | 1
|
АИР71А6 | 0,37
|
920
|
3,99
|
167
|
48
|
| ВКР 4.1К1 | 1
|
||||||
| ВКР 5.1С | 1
|
АИР80А6 | 0,75
|
920
|
7,88
|
266
|
75,9
|
| ВКР 5.1К1 | 1
|
||||||
| ВКР 6,3.1С | 1
|
АИР100L6 | 2,2
|
950
|
16,5
|
466
|
125
|
| ВКР 6,3.1К1 | 1
|
||||||
| ВКР 8.1С | 1
|
АИР112МА8 | 2,2
|
700
|
20,3
|
335
|
186
|
| ВКР 8.1К1 | 1
|
||||||
| ВКР 12,5.1С | 5
|
АИР112МВ6 | 4
|
395
|
43,7
|
260
|
655
|
| ВКР12,5.1К1 | 5
|
